Generale

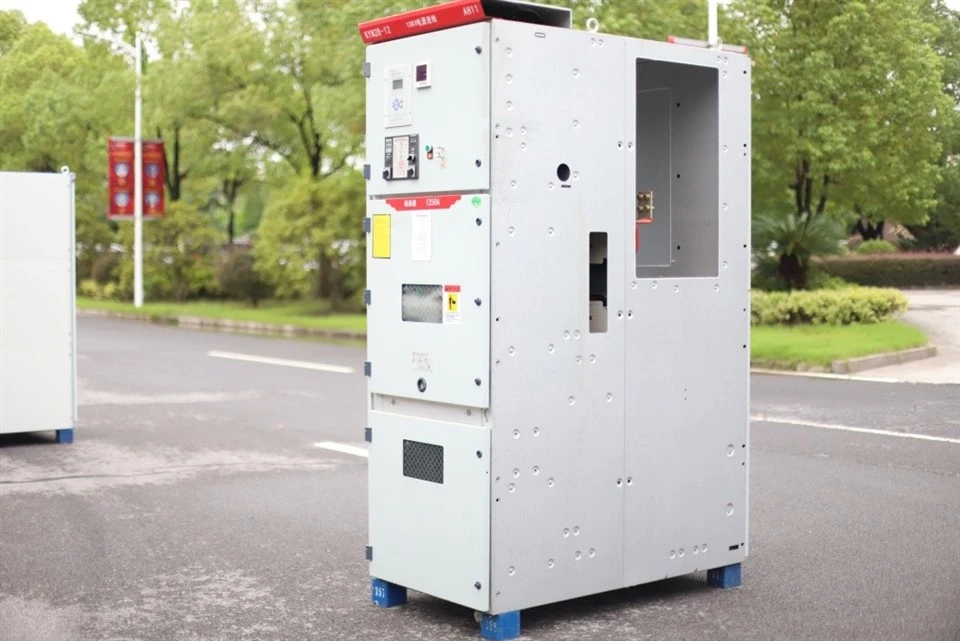

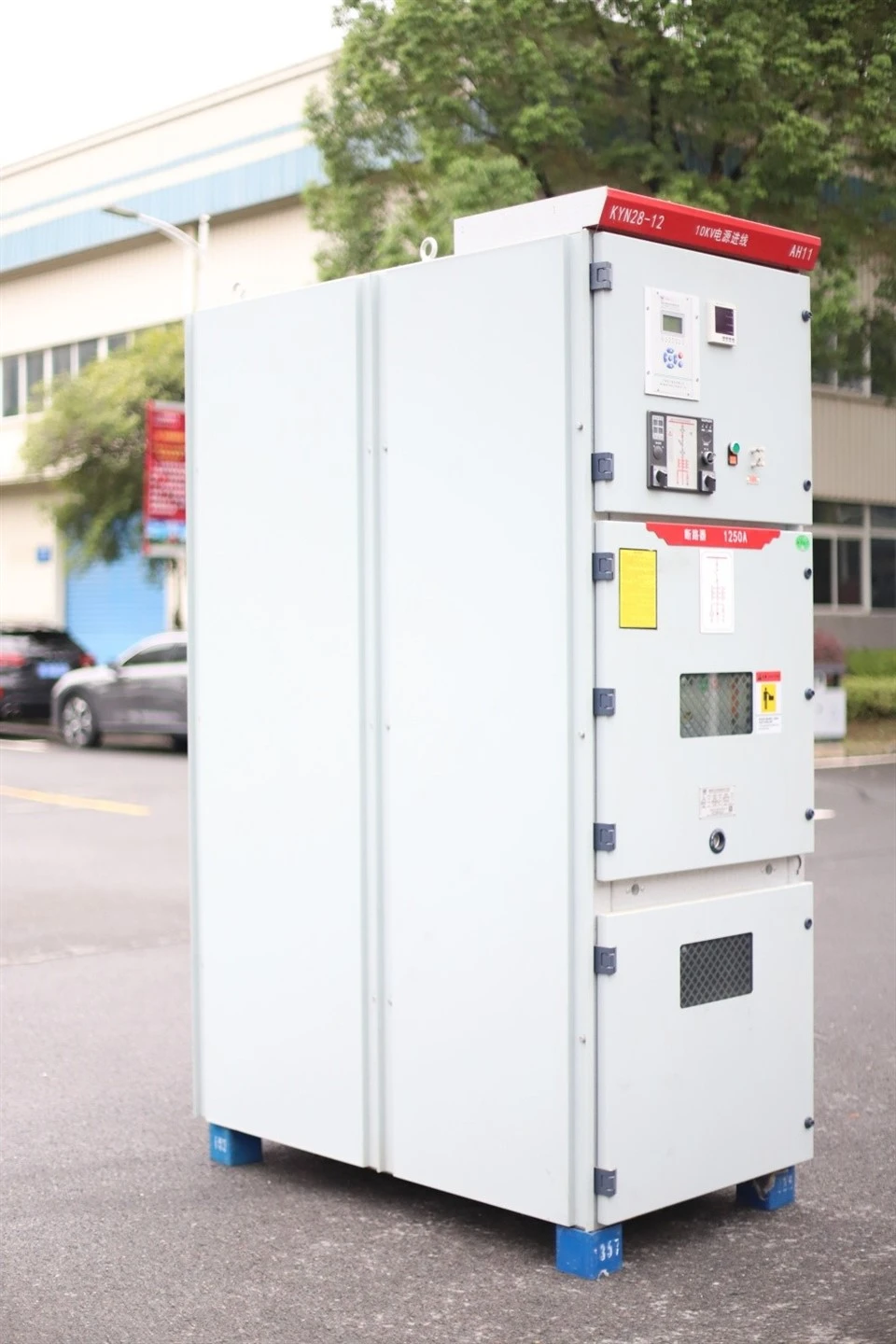

Mi smo KYN28-12 (Z) proizvođač srednjenaponskih rasklopnih uređaja za zatvorene metalne obloge, to je set uređaja za distribuciju energije nazivnog napona 3 do 12KV trofazni AC 50Hz sa jednom sabirnicom i segmentnim sistemom sa jednom sabirnicom. Primjenjivo je na prijenos električne energije u elektranama, prijem i distribuciju električne energije u električnom sistemu i podstanicama industrijskih preduzeća za ispunjavanje ciljeva kontrole, zaštite i inspekcije.
Glavni tehnički parametri
Glavni tehnički parametri vakuumskih rasklopnih uređaja
|
br. |
Ime |
Jedinica |
Podaci |
|
|
1 |
Nazivni napon |
KV |
3, 6, 10 |
|
|
2 |
Nazivna struja |
A |
630, 1000, 1250, 1600, 2000, 2500, 3150 |
|
|
3 |
Nazivna frekvencija |
Hz |
50 |
|
|
4 |
Nazivni napon-tolerantni na kratko vrijeme |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nazivni vršni tolerantni napon |
kA |
50, 63, 80, 100 |
|
|
6 |
Nazivni tolerantni napon frekvencije snage |
Inter-polarni /polarni prema zemlji |
kV |
42/1min |
|
Inter{0}}prelom |
kV |
48/1min |
||
|
7 |
Nazivni napon otporan na udar groma |
Inter-polarni /polarni prema zemlji |
kV |
75 |
|
Inter{0}}prelom |
kV |
85 |
||
|
8 |
Nazivno trajanje kratkog{0}}spoja |
s |
4 |
|
|
9 |
Stepen zaštite |
Shell IP4X, intervalna soba IP2X |
||
Glavni parametri vakuumskih prekidača
|
br. |
Ime |
Jedinica |
Podaci |
|
|
1 |
Nazivni napon |
kV |
3, 6, 10 |
|
|
2 |
Nazivna frekvencija |
Hz |
50 |
|
|
3 |
Nazivna struja |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Nazivna struja otvorenog kola u slučaju kratkog spoja |
kA |
20,25,31.5,40 |
|
|
5 |
4s vruća stabilna struja |
kA |
20,25,31.5,40 |
|
|
6 |
Nazivna dinamička stabilna struja (vršna vrijednost) |
kA |
50,63, 80,100 |
|
|
7 |
Nazivni tolerantni napon frekvencije snage |
Inter-polarni /polarni prema zemlji |
kV |
42/1min |
|
Inter{0}}prelom |
kV |
48/1min |
||
|
8 |
Nazivni napon otporan na udar groma |
Inter-polarni /polarni prema zemlji |
kV |
75 |
|
Inter{0}}prelom |
kV |
85 |
||
|
9 |
Nazivno trajanje kratkog{0}}spoja |
s |
4 |
|
Uputstvo za strukturu
Srednjonaponski metalni sklopni uređaj se sastoji od fiksnog tijela ormara i dijela koji se može izvući (ladica). Oklop ormarića i intervalne ploče su pričvršćene vijcima sa pločama od legure aluminijuma cinka. Stepen zaštite kućišta ormarića može doseći IP4X i IP2X svake intervalne prostorije.
Ormar ima funkcije gornjeg ulaza i izlaza, ulaza i izlaza kabla i lijevo-desnog kontakta. Rasporedite sheme ormara prema upotrebi kako biste sastavili uređaj za distribuciju energije koji može ispuniti predviđenu funkciju.
Montaža i puštanje u rad razvodnog uređaja može se izvršiti s prednje strane. Ormar može stajati uz zid kako bi se uštedio podni prostor i smanjila investicija.
U prilogu
▲dijagram strukture i ukupne dimenzije:
| Sala sa autobuskim barom | B Prostorija za ručne buggy prekidača | C Kablovska soba | D Prostorija sa instrumentima releja |
| 1.1 Uređaj za otpuštanje pritiska | 1.2 Kontrolni mali slot | 1. Ljuska | 2. Sabirnica grane |
| 3. Čahura sabirnice | 4. Glavna sabirnica | 5. Statički kontakt uređaj | 6. Statička kontakt kutija |
| 7. Strujni transformator | 8. Prekidač uzemljenja | 9. Kabl | 10. Odvodnik groma |
| 11. Glavna sabirnica za uzemljenje | 12. Montažna izolaciona ploča | 13. Izolaciona ploča | 14. Sekundarni utikač |
| 15. Ručni buggy prekidača | 16. Grijač | 17. Horizontalna izolaciona ploča na izvlačenje | 18. Radni mehanizam prekidača za uzemljenje |
| 19. Donja ploča |
