Glavne karakteristike
1. Struktura LV i hv razvodnog uređaja pričvršćena je pločom od aluminijske legure cinka nakon procesa CNC alatne mašine i tehnologije višestrukog savijanja
2. Jednostavna i efikasna funkcija zaključavanja "pet-prevencije", štiti rad od greške
3. Može usvojiti VS1 i CD4 vakuumski prekidač
4. Jednostavna zamena prekidača i besplatna zamena fioka
5. Ormar se može ugraditi uz zid, održavanje ispred, što smanjuje podnu površinu
6. Sve operacije se mogu obaviti nakon što su vrata ormarića zatvorena
7. Veliki prostor kablovske sobe može spojiti mnogo kablova
8. Relejna i kablovska soba mogu dodati grijač kako bi se izbjeglo smrzavanje ili erozija
9. Visok stepen zaštite, štiti uljeza od sitnica i štetočina
Glavni tehnički parametri
Glavni tehnički parametri vakuumskih rasklopnih uređaja
|
br. |
Ime |
Jedinica |
Podaci |
|
|
1 |
Nazivni napon |
KV |
3,6,10 |
|
|
2 |
Nazivna struja |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Nazivna frekvencija |
Hz |
50 |
|
|
4 |
Nazivni napon-tolerantni na kratko vrijeme |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nazivni vršni tolerantni napon |
kA |
50, 63, 80, 100 |
|
|
6 |
Nazivni tolerantni napon frekvencije snage |
Inter-polarni /polarni prema zemlji |
kV |
42/1min |
|
Inter{0}}prelom |
kV |
48/1min |
||
|
7 |
Nazivni napon otporan na udar groma |
Inter-polarni /polarni prema zemlji |
kV |
75 |
|
Inter{0}}prelom |
kV |
85 |
||
|
8 |
Nazivno trajanje kratkog{0}}spoja |
s |
4 |
|
|
9 |
Stepen zaštite |
Shell IP4X, intervalna soba IP2X |
||
Glavni parametri vakuumskih prekidača
|
br. |
Ime |
Jedinica |
Podaci |
|
|
1 |
Nazivni napon |
kV |
3, 6, 10 |
|
|
2 |
Nazivna frekvencija |
Hz |
50 |
|
|
3 |
Nazivna struja |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Nazivna struja otvorenog kola u slučaju kratkog spoja |
kA |
20,25,31.5,40 |
|
|
5 |
4s vruća stabilna struja |
kA |
20,25,31.5,40 |
|
|
6 |
Nazivna dinamička stabilna struja (vršna vrijednost) |
kA |
50,63, 80,100 |
|
|
7 |
Nazivni tolerantni napon frekvencije snage |
Inter-polarni /polarni prema zemlji |
kV |
42/1min |
|
Inter{0}}prelom |
kV |
48/1min |
||
|
8 |
Nazivni napon otporan na udar groma |
Inter-polarni /polarni prema zemlji |
kV |
75 |
|
Inter{0}}prelom |
kV |
85 |
||
|
9 |
Nazivno trajanje kratkog{0}}spoja |
s |
4 |
|
Uputstvo za strukturu

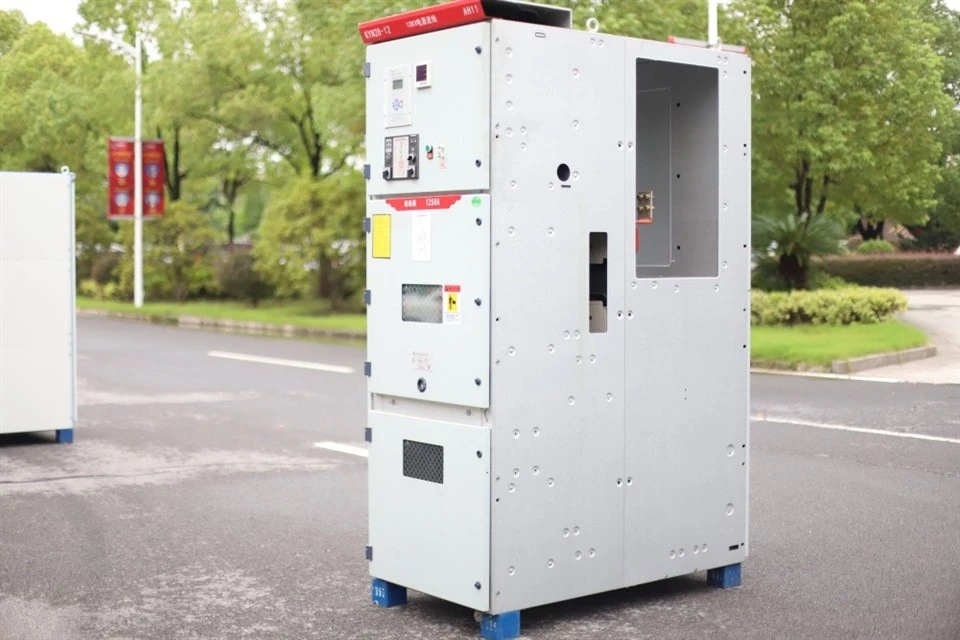

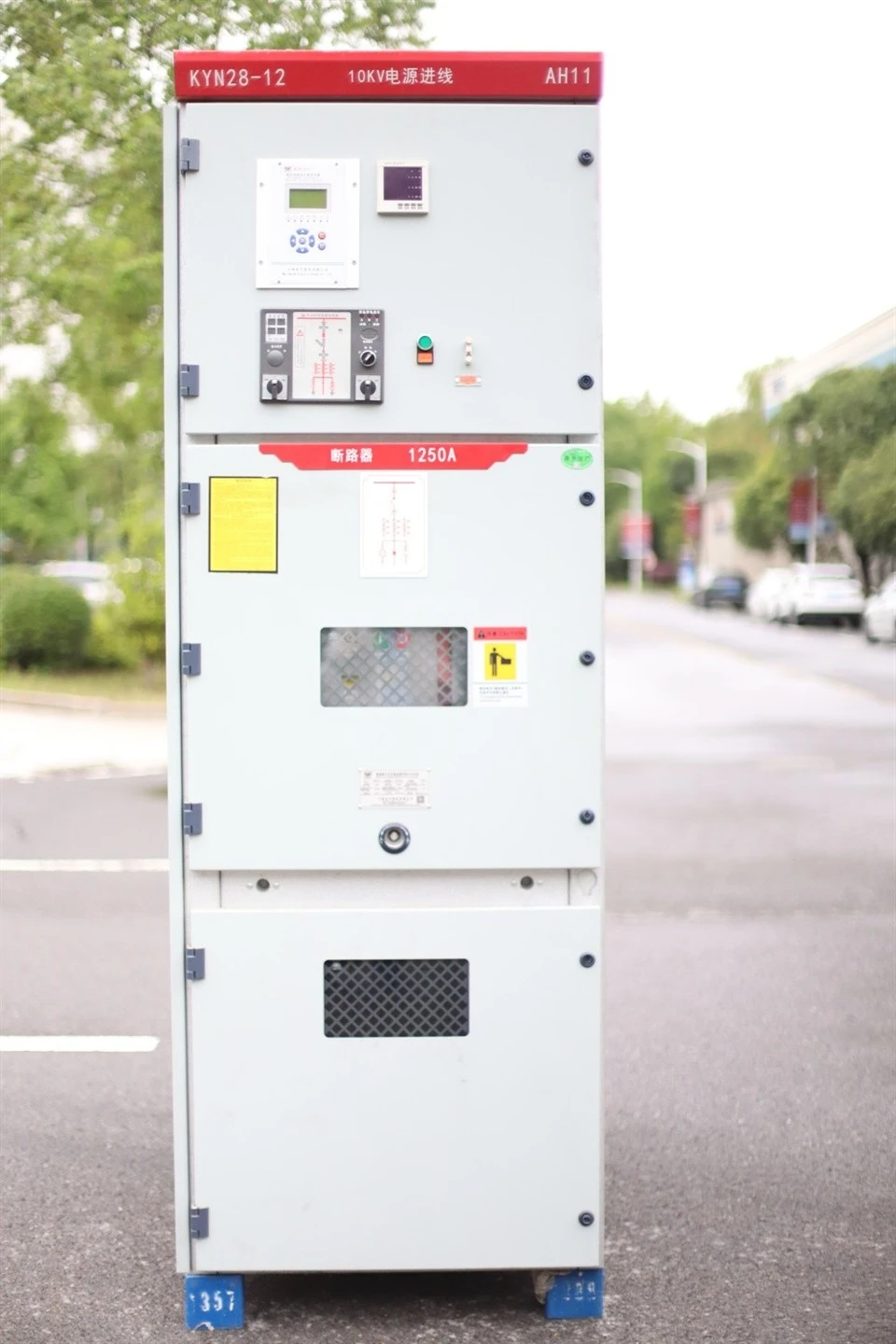

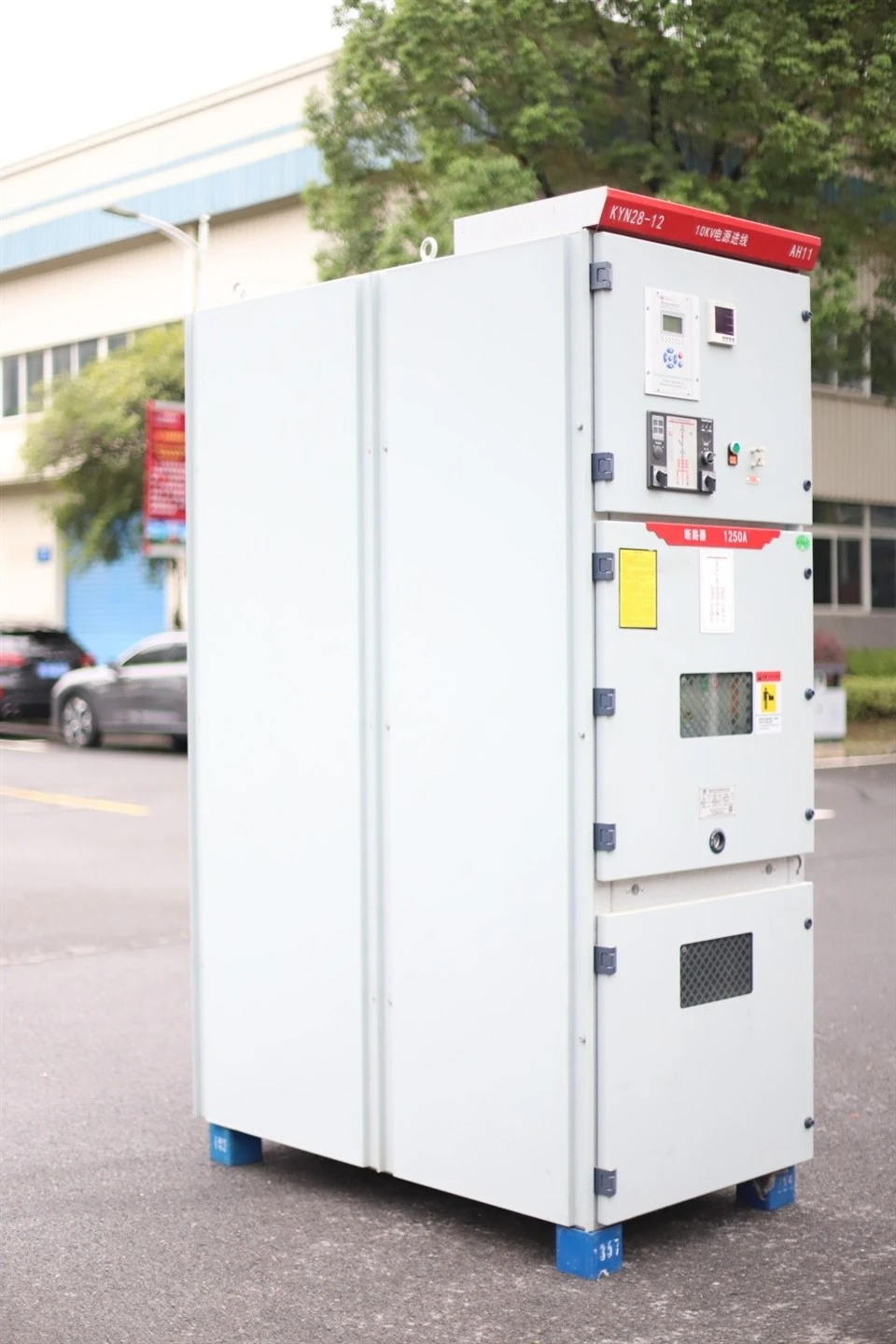

Rasklopni uređaj LV i HV se sastoji od fiksnog tijela ormara i dijela koji se može izvući (ladice). Oklop ormarića i intervalne ploče su pričvršćene vijcima sa pločama od legure aluminijuma cinka. Stepen zaštite kućišta ormarića može doseći IP4X i IP2X svake intervalne prostorije.
Montaža i puštanje u rad razvodnog uređaja može se izvršiti s prednje strane. Ormar može stajati uz zid kako bi se uštedio podni prostor i smanjila investicija.
Glavna sabirnica se vodi iz jednog ormarića u drugi ormar i učvršćuje se malom sabirnicom i elektrostatičkom kontakt kutijom. Fiksira se čahurom sabirnice kada prolazi kroz bočni zid susjednog ormara.
Adekvatna kablovska prostorija ne samo da može spojiti mnogo kablova, već se može ugraditi strujni transformator, uzemljivač i gromobran i tako ne.
Na unutrašnjoj ploči i panelu relejne sobe mogu se ugraditi upravljački i zaštitni elementi, mjerač, instrument za prikaz i indikator nadzora i tako dalje sekundarni elementi.
U prilogu
▲dijagram strukture i ukupne dimenzije:
| Sala sa autobuskim barom | B Prostorija za ručne buggy prekidača | C Kablovska soba | D Prostorija sa instrumentima releja |
| 1.1 Uređaj za otpuštanje pritiska | 1.2 Kontrolni mali slot | 1. Ljuska | 2. Sabirnica grane |
| 3. Čahura sabirnice | 4. Glavna sabirnica | 5. Statički kontakt uređaj | 6. Statička kontakt kutija |
| 7. Strujni transformator | 8. Prekidač uzemljenja | 9. Kabl | 10. Odvodnik groma |
| 11. Glavna sabirnica za uzemljenje | 12. Montažna izolaciona ploča | 13. Izolaciona ploča | 14. Sekundarni utikač |
| 15. Ručni buggy prekidača | 16. Grijač | 17. Horizontalna izolaciona ploča na izvlačenje | 18. Radni mehanizam prekidača za uzemljenje |
| 19. Donja ploča |
