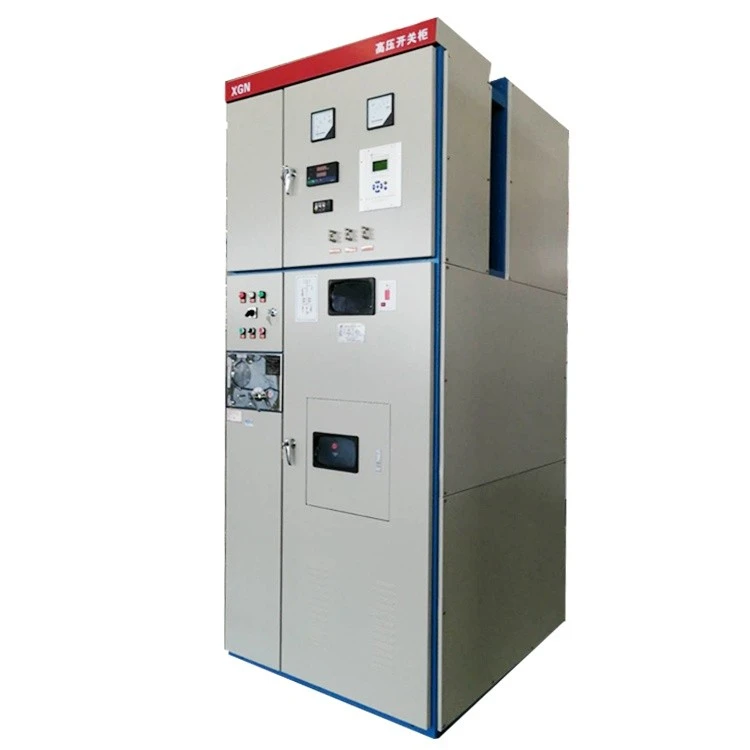

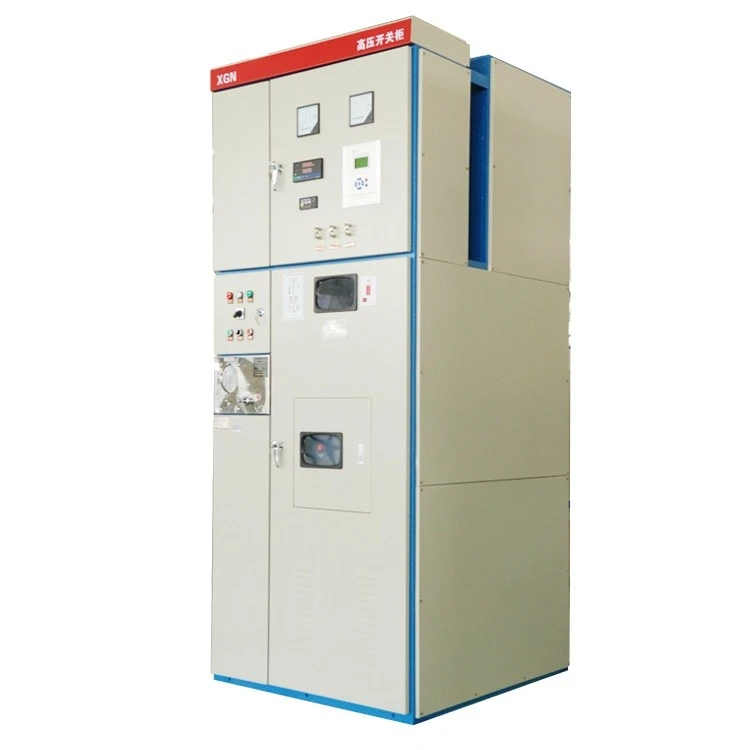

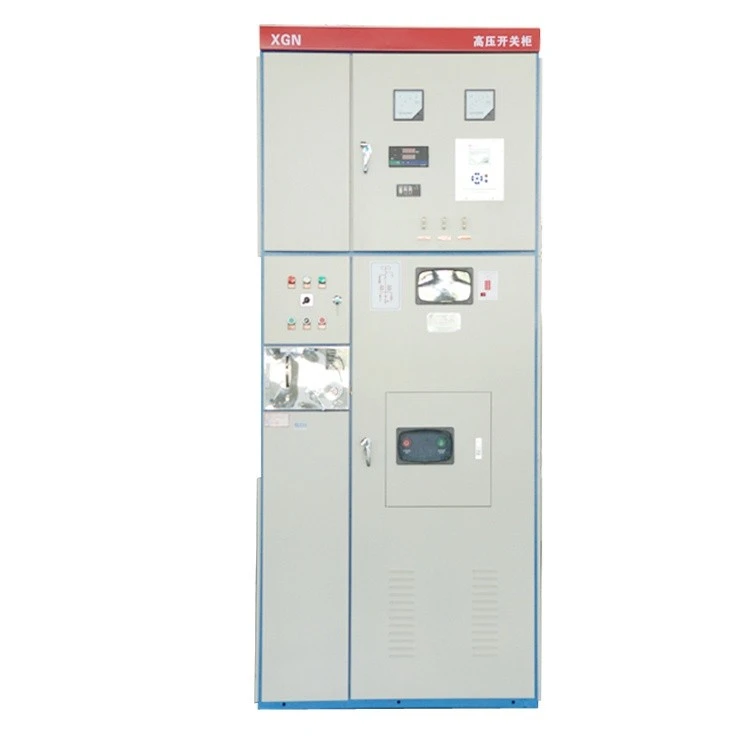

XGN2 kućište-u stilu fiksne metalne-Zatvorene nisko i srednje naponske razvodne jedinice
Generalizacija
Mi se bavimo proizvodnjom rasklopnih uređaja niskog i srednjeg napona, proizvodili smo XGN2-10 kućišta- fiksnih metalnih sklopnih uređaja (razvodnih uređaja) koji se uglavnom koriste za prijem i distribuciju napajanja od 3.6, 7.2 i 12KV, 3-fazne AC, 50Hz u unutrašnjem sistemu. Posebno se primjenjuje u slučajevima gdje su potrebne česte operacije. Rasklopni uređaj je u skladu sa državnim standardom GB3906 i međunarodnim standardom IEC298 i ima strogu funkciju zaključavanja "pet prevencije".
Uslovi za upotrebu
Temperatura okoline: -25 stepeni do +40 stepeni
Relativna vlažnost: dnevni prosjek manji ili jednak 95%
mjesečni prosjek Manji ili jednak 90%
Visina iznad nivoa mora: Manja ili jednaka 1000m
Nema opasnosti od požara, eksplozije, ozbiljnog zagađenja, hemijske erozije ili jakog potresa.
Magnituda zemljotresa manja ili jednaka 8
Glavni tehnički parametri
Glavni tehnički parametri niskonaponskih i srednjenaponskih rasklopnih uređaja (tabela 1)
|
br. |
Ime |
Jedinica |
Podaci |
|||
|
1 |
Nazivni napon |
KV |
3,6,10 |
|||
|
2 |
Nazivna struja |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Nazivna frekvencija |
Hz |
50 |
|||
|
4 |
Nazivna struja kratkog -spoja (važeća vrijednost) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Nazivna zrela stabilna struja (vršna vrijednost) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Nazivna dinamička stabilna struja (vršna vrijednost) |
kA |
40 |
80 |
100 |
|
|
7 |
Nazivni tolerantni napon frekvencije snage |
Inter-polarni /polarni prema zemlji |
kV |
42 |
||
|
Inter{0}}prelom |
kV |
48 |
||||
|
8 |
Nazivni napon tolerancije udara groma |
Inter-polarni /polarni prema zemlji |
kV |
75 |
||
|
Inter{0}}prelom |
kV |
85 |
||||
|
9 |
Nazivno termalno vrijeme |
s |
4 |
|||
|
10 |
Stepen zaštite |
1P2X |
||||
|
11 |
Konturne dimenzije |
mm |
1100*1200*2650 (vidi napomenu) |
|||
Napomena:dimenzije za visokostrujni orman: 1200*1200*2650 (premosnica ormana sabirnice demension 1100 (1200*1900*2650 (nazivna struja iznad 2000A, širina 1200))
Glavni parametri vakuumskih prekidača (tabela 2)
|
br. |
Ime |
Jedinica |
Podaci |
|
1 |
Nazivni napon |
kV |
12 |
|
2 |
Nazivna struja |
A |
630,1000,1250,2500,3150 |
|
3 |
Nazivna frekvencija |
Hz |
50 |
|
4 |
Nazivna struja isključenja kratkog -spoja (važeća vrijednost) |
kA |
20,25,31.5,40 |
|
5 |
Nazivna zrela stabilna struja (vršna vrijednost) |
kA |
20,25,31.5,40 |
|
6 |
Nazivni prekidač kratkog -spoja na struji (vršna vrijednost) |
kA |
40,50,80,100 |
|
7 |
Nazivna struja tolerancije vršne vrijednosti (vršna vrijednost) |
kA |
40,50,80,100 |
|
8 |
Nazivni napon tolerancije frekvencije snage |
kV |
42/1min-Inter{3}}polarno prema zemlji; 48/1min{6}}Inter{7}}prelom |
|
9 |
Nazivni napon tolerancije udara groma |
kV |
75-Inter-polarno prema zemlji; 85-Inter-fracture |
|
10 |
Ocijenjeni kratki{0}}posljednji put |
S |
4 |
|
13 |
Grupe nominalnih kapacitivnosti isključuju struju |
A |
630 |
|
14 |
Nazivna struja isključenja grupe back to back kapacitivnosti |
A |
400 |
|
15 |
Vremena nominalne struje isključenja kratkog{0}}spoja |
vrijeme |
30 |
|
16 |
Mehanički život |
vrijeme |
10000 |
Karakteristike strukture
- Ovaj razvodni uređaj je metalna{0}}ograđena konstrukcija. U skladu sa nacionalnim standardom GB3906 i međunarodnim standardom IEC298, stepen zaštite IP2X. Metalna-zatvorena struktura efikasno sprečava -kvar kratkog spoja od strane uljeza i ljudskog tela da dodiruju električne i radne komponente.
- Postoje dvije strukture ormara: (1) zavarivanje čeličnih kutova (2) montaža profilnih šipki. Unutar ormana nalaze se prostorije za prekidače, sabirnice, kablove i relej. Gvozdene ploče odvajaju svaku prostoriju.
Prostorija za razbijanje je na dnu ormarića sa kanalom za otpuštanje pritiska. Ako unutra postoji električni luk, tlak plina se može osloboditi kroz kanal.
Sala sa bus barom se nalazi u gornjem delu ormara. Ove linije su podržane epikote izolatorima (većim ili jednakim 8000N). Glavna sabirnica je povezana sa terminalima gornjeg izolacionog prekidača.
Kablovski prostor se nalazi u donjem dijelu ormara. Kablovi su pričvršćeni na tribinama. Ova soba služi kao komunikator kada je glavna linija veze dizajnirana da bude komunikacijska-orijentisana.
- Ne primjenjuju se bilo koji oblici polarno-polarnih ili polarno-zemnih izolacijskih ploča (ili složene izolacije). Kada je razmak vazdušne izolacije između pola do pola ili pola do zemlje manji ili jednak 125 mm, primenjuju se izolatori od porculana (veći ili jednaki 8000N). Sve to osigurava veći intenzitet i stabilnost izolacije.
-
Prekidači, i gornji i donji izolacioni prekidači, prekidači za uzemljenje i mehanizmi za zaključavanje između vrata, sve to zahtijeva način mehaničkog zaključavanja kako bi ispunio zahtjev "pet- prevencije".
- Dvostruko održavanje, ne stoji uz zidove. Provjera drugih komponenti, održavanje mehanike rada/blokade/dijelova prijenosa/prekidača je naprijed. Dok je održavanje sabirnice i kablovskih prostorija pozadi. Rasvjeta je dostupna za posmatranje unutar kabineta. Bakarne sabirnice za uzemljenje ispod vrata su paralelne sa širinom ormana.
Proizvod zadovoljava zahtjeve za stroge I. Uvjete upotrebljive u slučaju čestih smrzavanja i malo prljavštine.
Struktura tipične sheme rasklopnog uređaja i ukupna dimenzija
| 1 autobuska soba | 2 kanala za otpuštanje pritiska | Soba od 3 metra |
| 4 kombinovana skretnica | 5 ručni rad i mehanika blokade | 6 glavnu rasklopnu sobu |
| 7 elektromagnetna ili opružna mehanika | 8 sabirnica za uzemljenje | 9 kablovska soba |
