KYN61-40.535kV srednjenaponskih panela

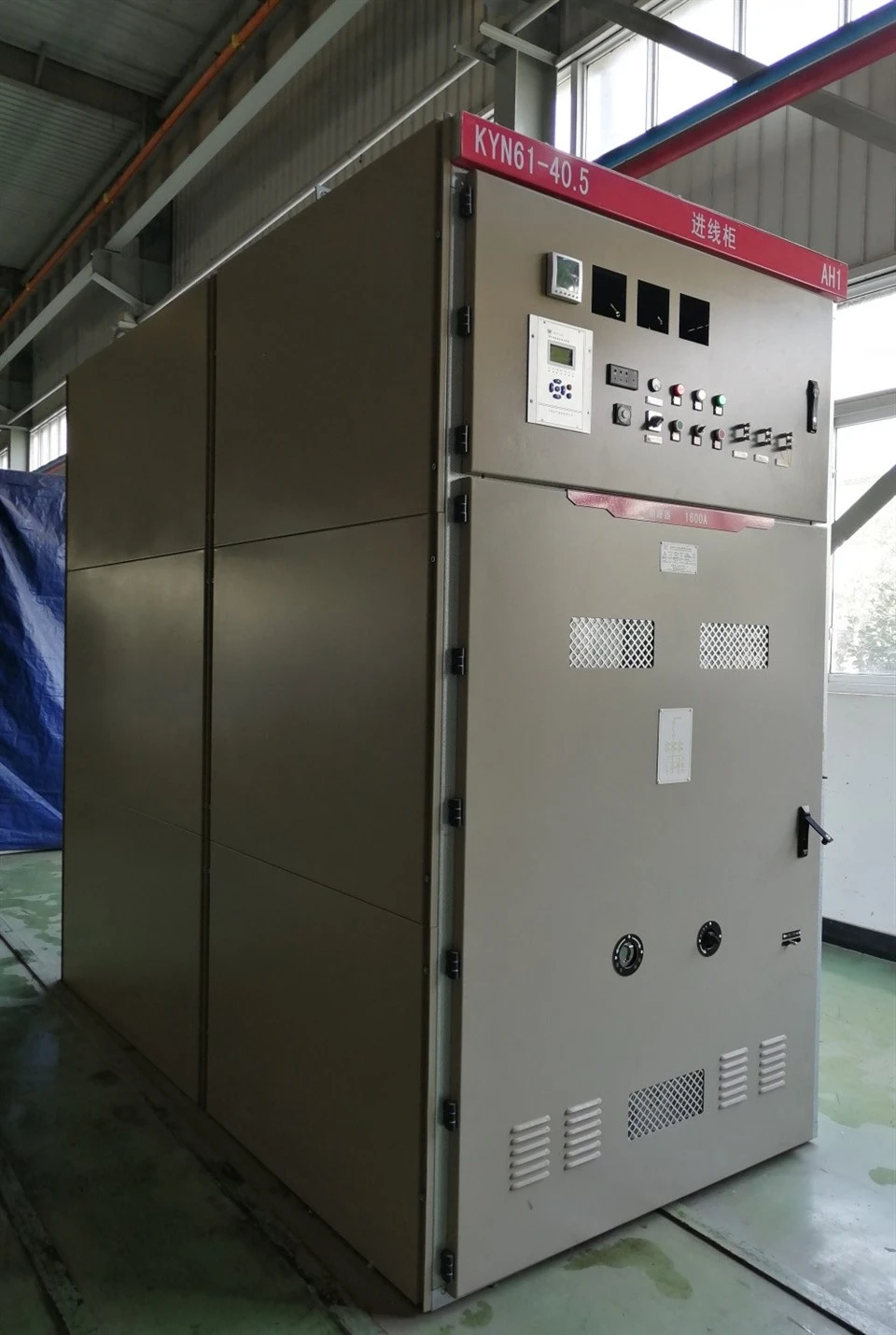

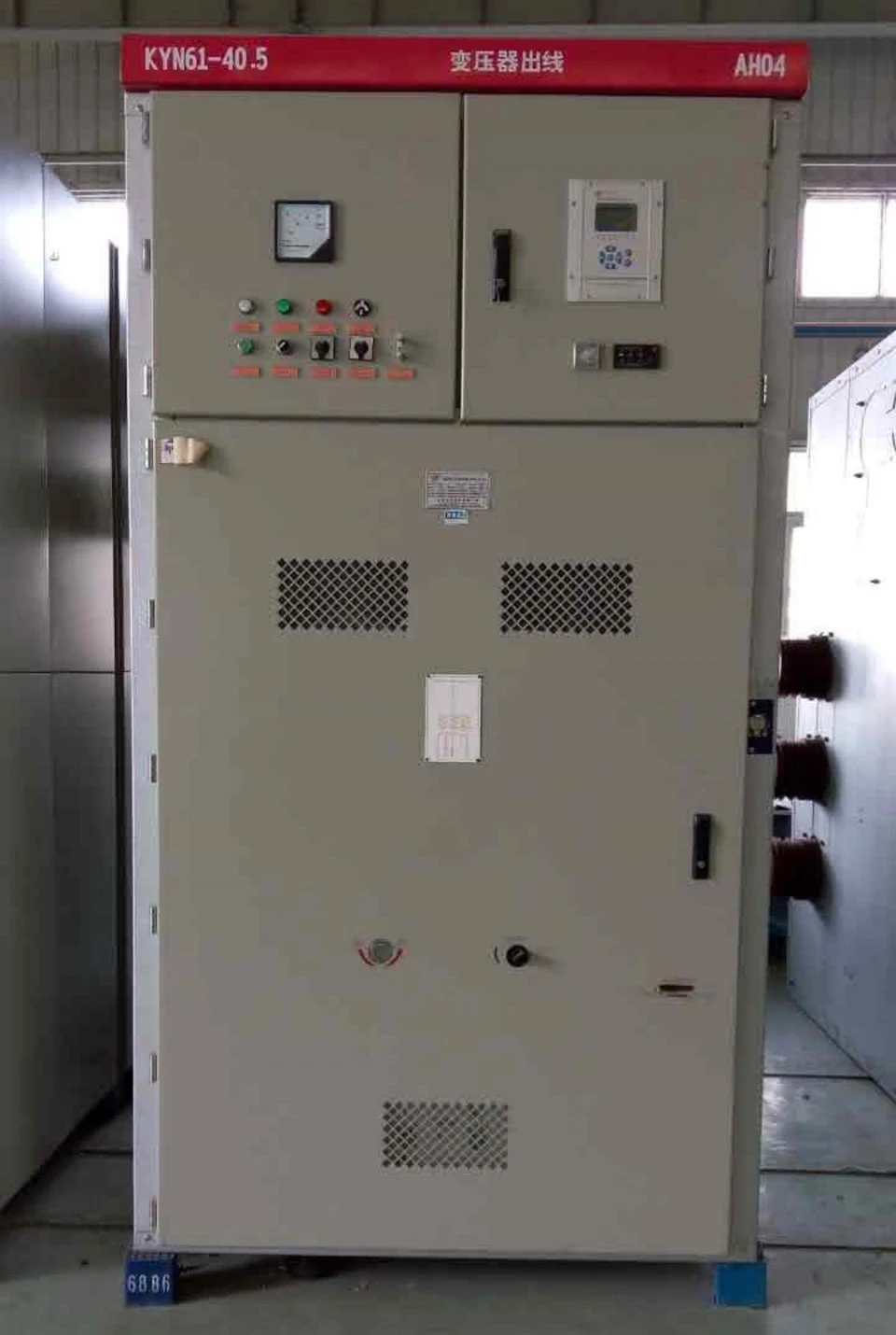

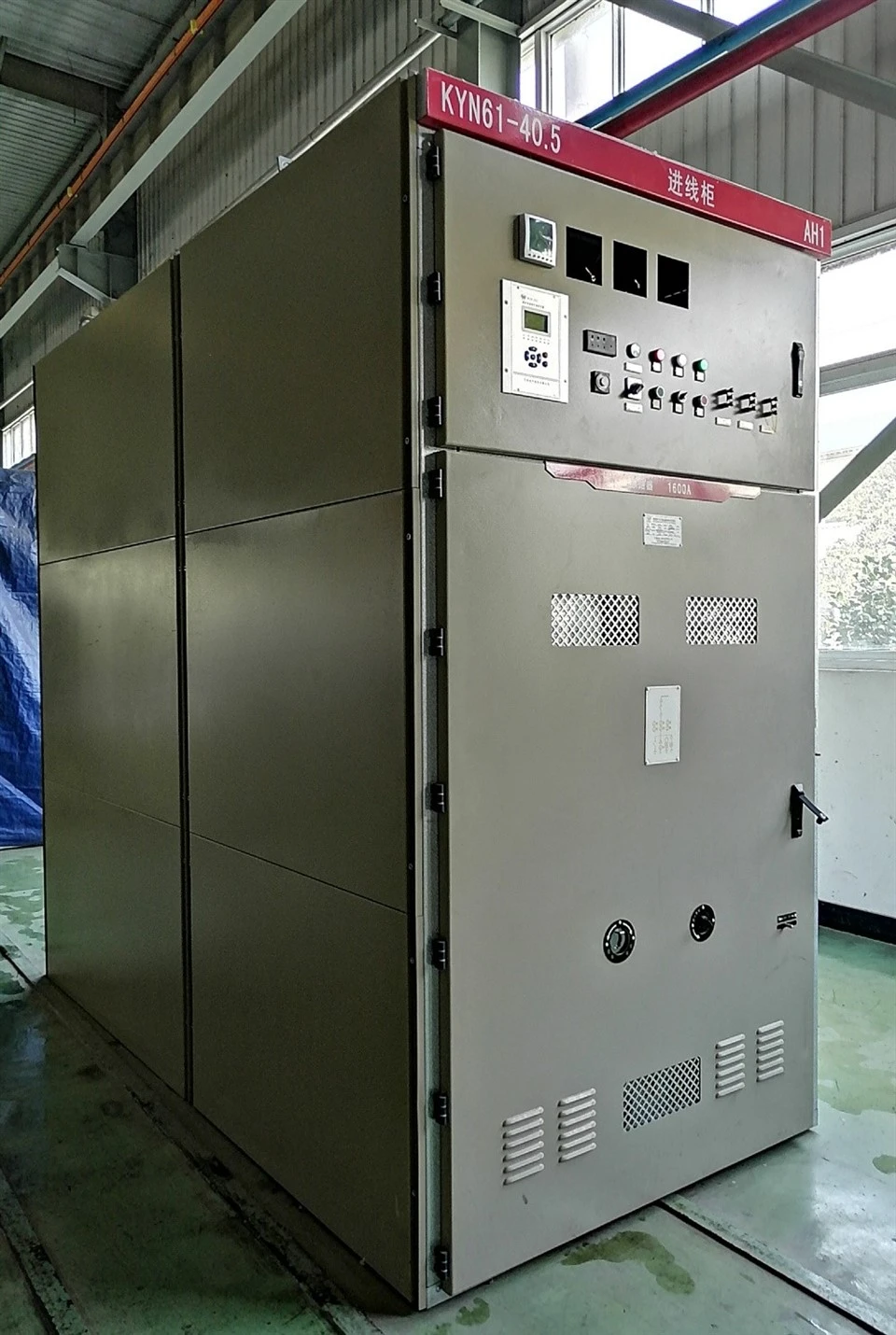

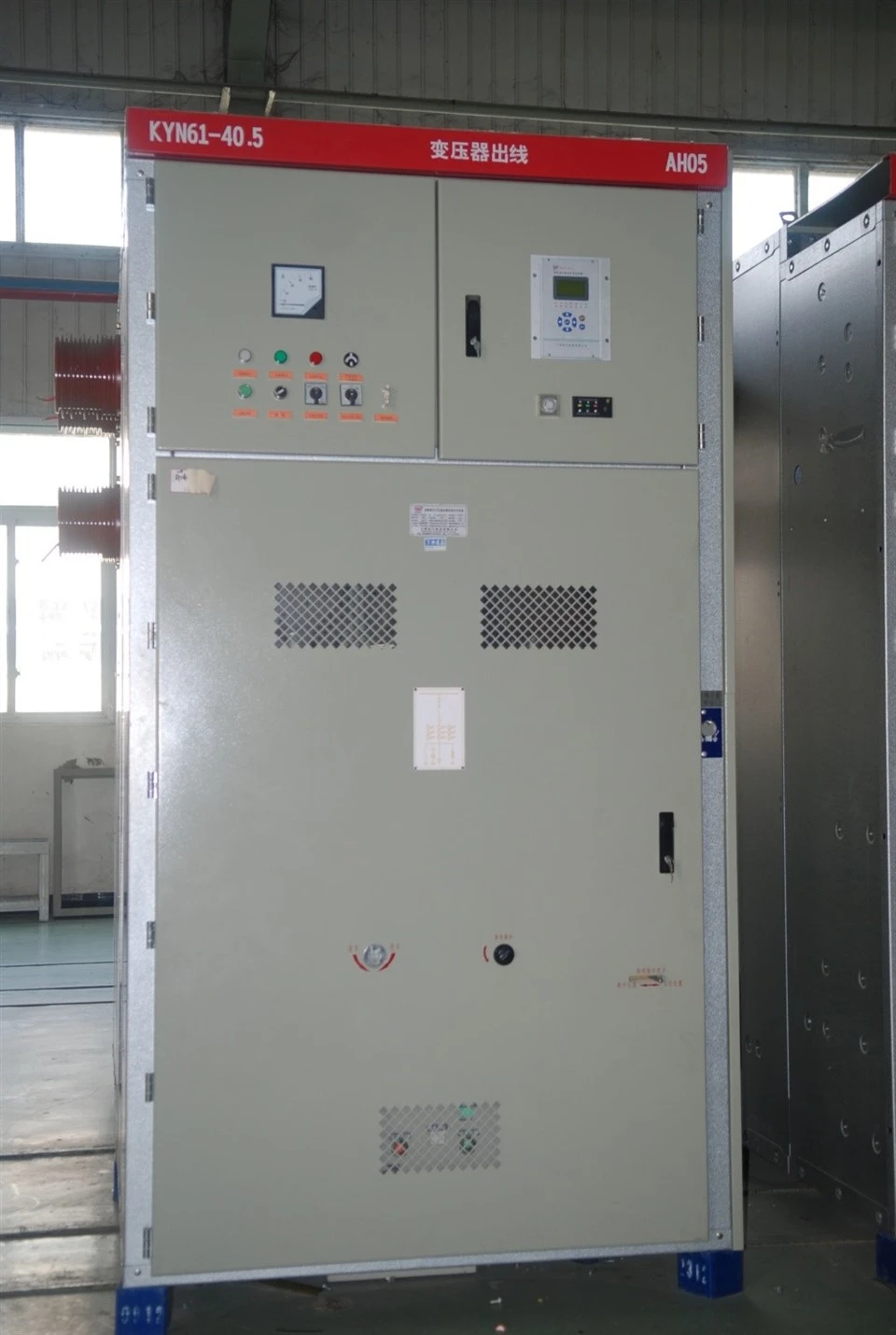

General
Mi smo proizvođač panela srednjeg napona KYN61-40.5 35kV (sljedeći skraćeno za razvodne uređaje), koji se koristi u 35kV trofaznom AC 50Hz sistemu napajanja. Sigurnost je ukorijenjena u njegovu DNK. Inteligentno izoluje dijelove pod naponom unutar nezavisnih metalnih odjeljaka i ima robustan mehanički sistem zaključavanja koji u potpunosti sprječava pogrešan rad. U slučaju kvara unutrašnjeg luka, djeluje kao zračni jastuk-koji trenutno oslobađa pritisak kroz posebno dizajnirani kanal za rasterećenje kako bi se rizik minimizirao. To je pravi "čuvar sigurnosti".
Glavni tehnički parametri
|
Ime |
Jedinica |
Podaci |
|
|
Nazivni napon |
kV |
40.5 |
|
|
Nazivna struja |
A |
1250,1600,2000,(2500) |
|
|
1min Izdržljivi napon frekvencije napajanja |
kV |
95 |
|
|
nazivni otporni napon munje |
kV |
185 |
|
|
Pomoćni krug, upravljački krug Izdržljivi napon frekvencije snage |
V/1min |
2000 |
|
|
Nazivna frekvencija |
Hz |
50 |
|
|
Nazivna struja prekida kratkog spoja |
kA |
20,25,31.5 |
|
|
Nazivni napon-tolerantni na kratko vrijeme/Nazivno trajanje kratkog spoja |
kA/4s |
20,25,31.5 |
|
|
Nazivni vrh Izdrži struju |
kA |
50,63,80 |
|
|
Nazivna struja kratkog{0}}spoja |
kA |
50,63,80 |
|
|
Nazivni napon upravljačkog kruga |
V |
DC:110,220;AC:110,220 |
|
|
Nivo zaštite |
Kućište razvodnog uređaja |
IP3X |
|
|
Pretinac (vrata otvorena) |
IP2X |
||
Šematski dijagram strukture rasklopne opreme
A. Dvaput sala za instrumente
B. Soba za ručna kolica
C. Sabirnica
D. Kabelska soba
- Ventil

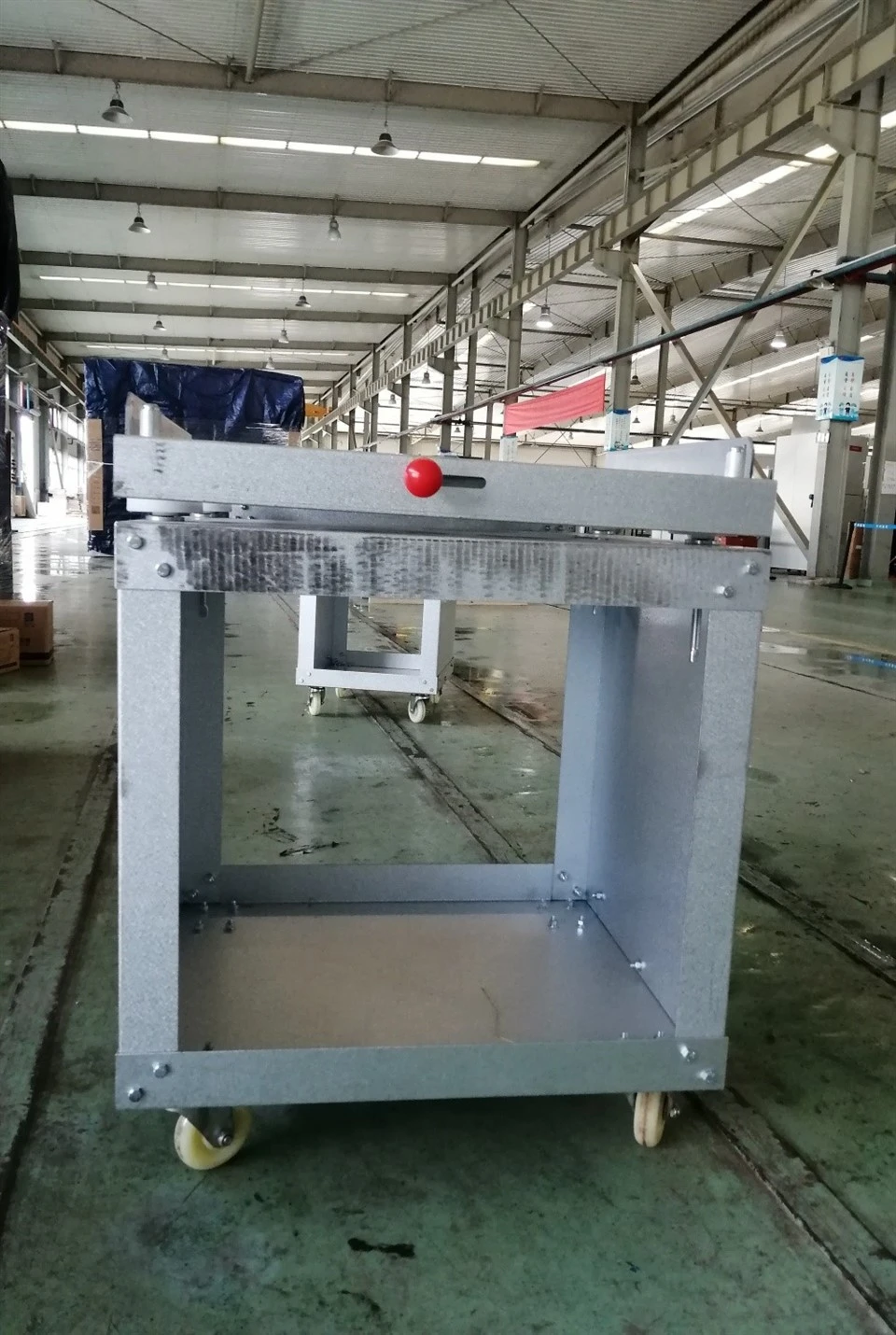

- Ručna kolica sa prekidačem
- Dvaput utikač
- Glavni autobus
- Busbar bushing
- Prekidač za uzemljenje
- Kontakt kutija
- Kablovska veza
- Strujni transformator
- Uređaj za oslobađanje pritiska
