Lv Mv Paneli

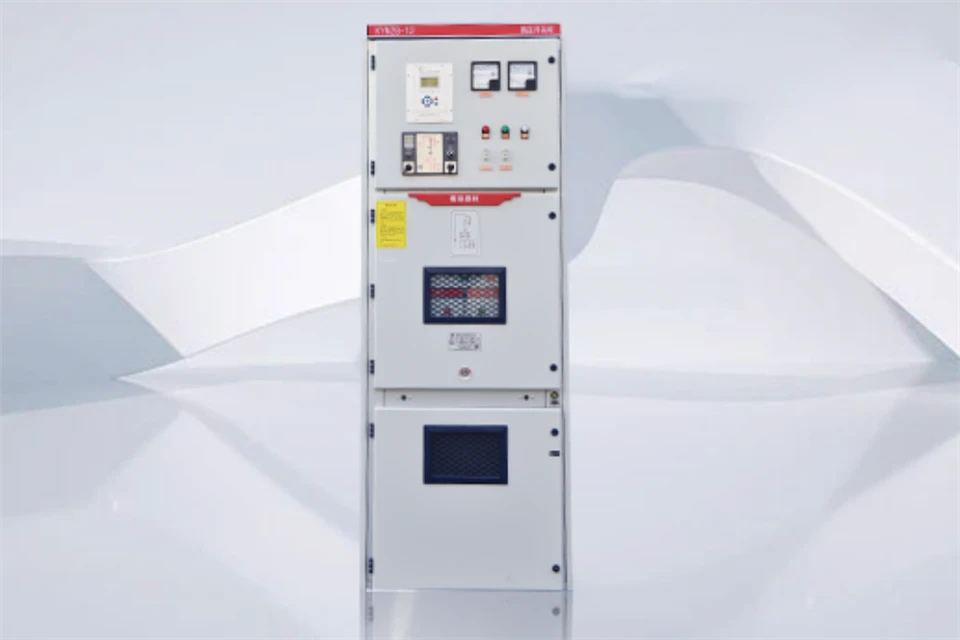

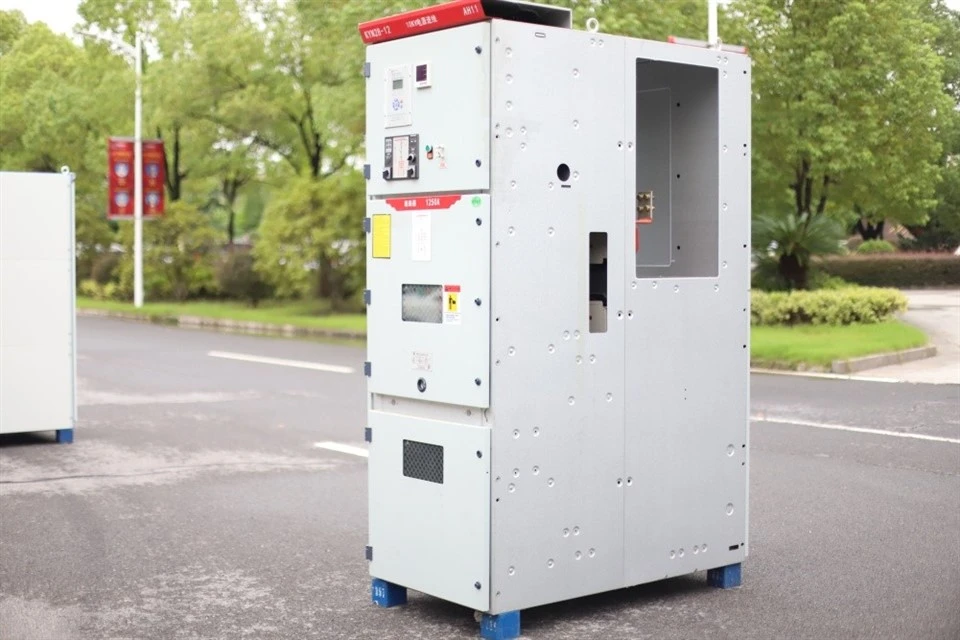

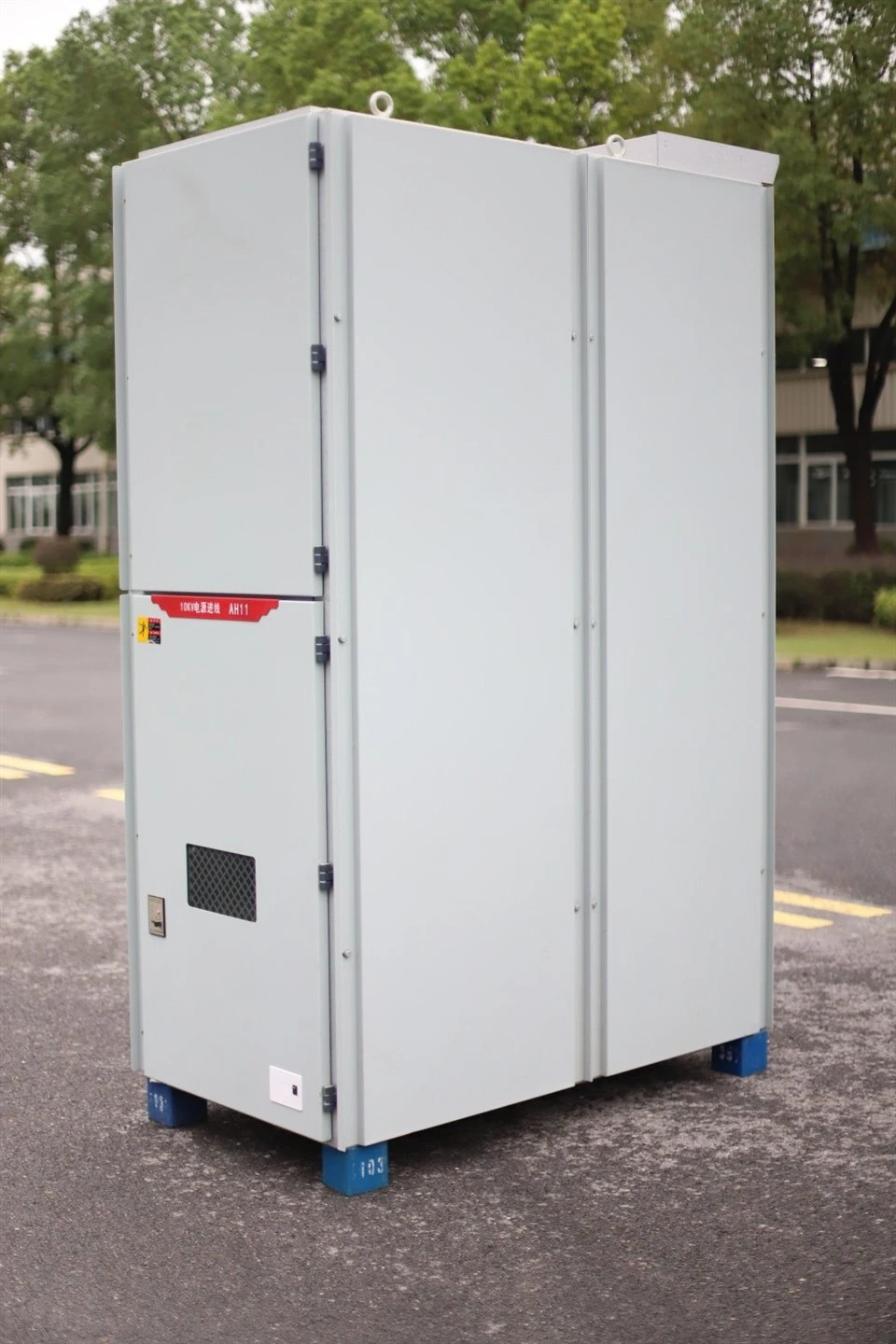

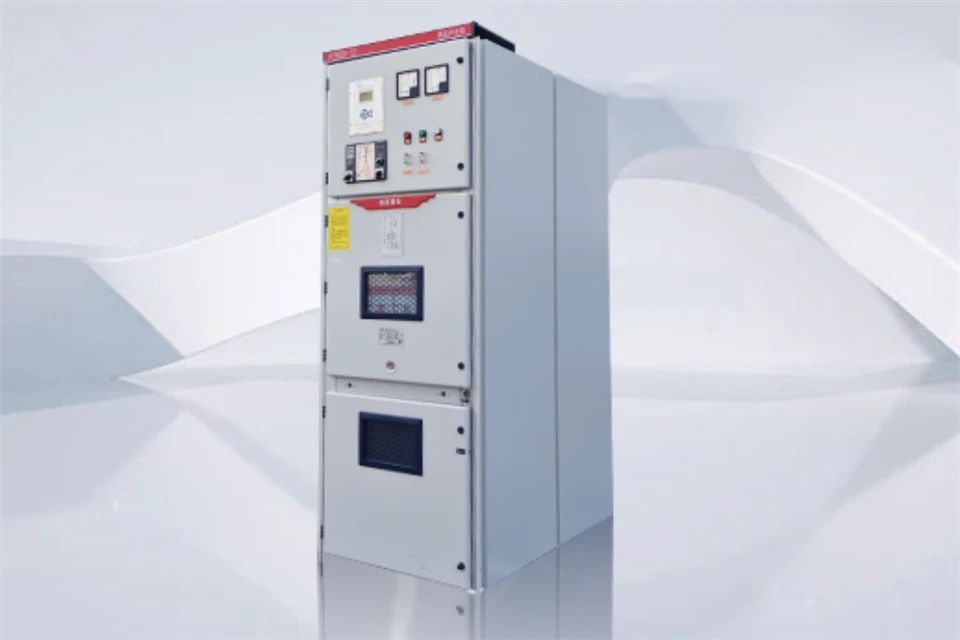

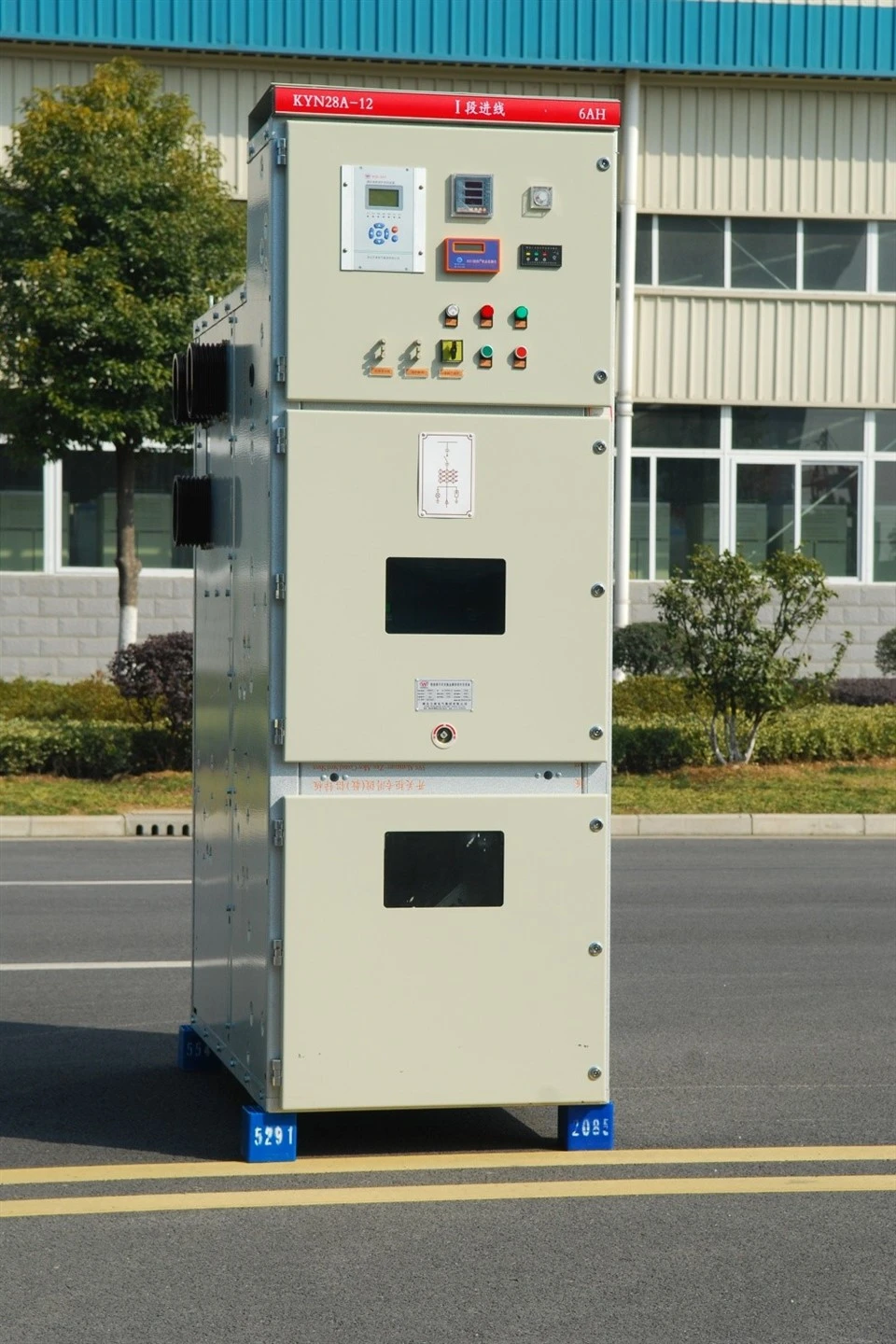

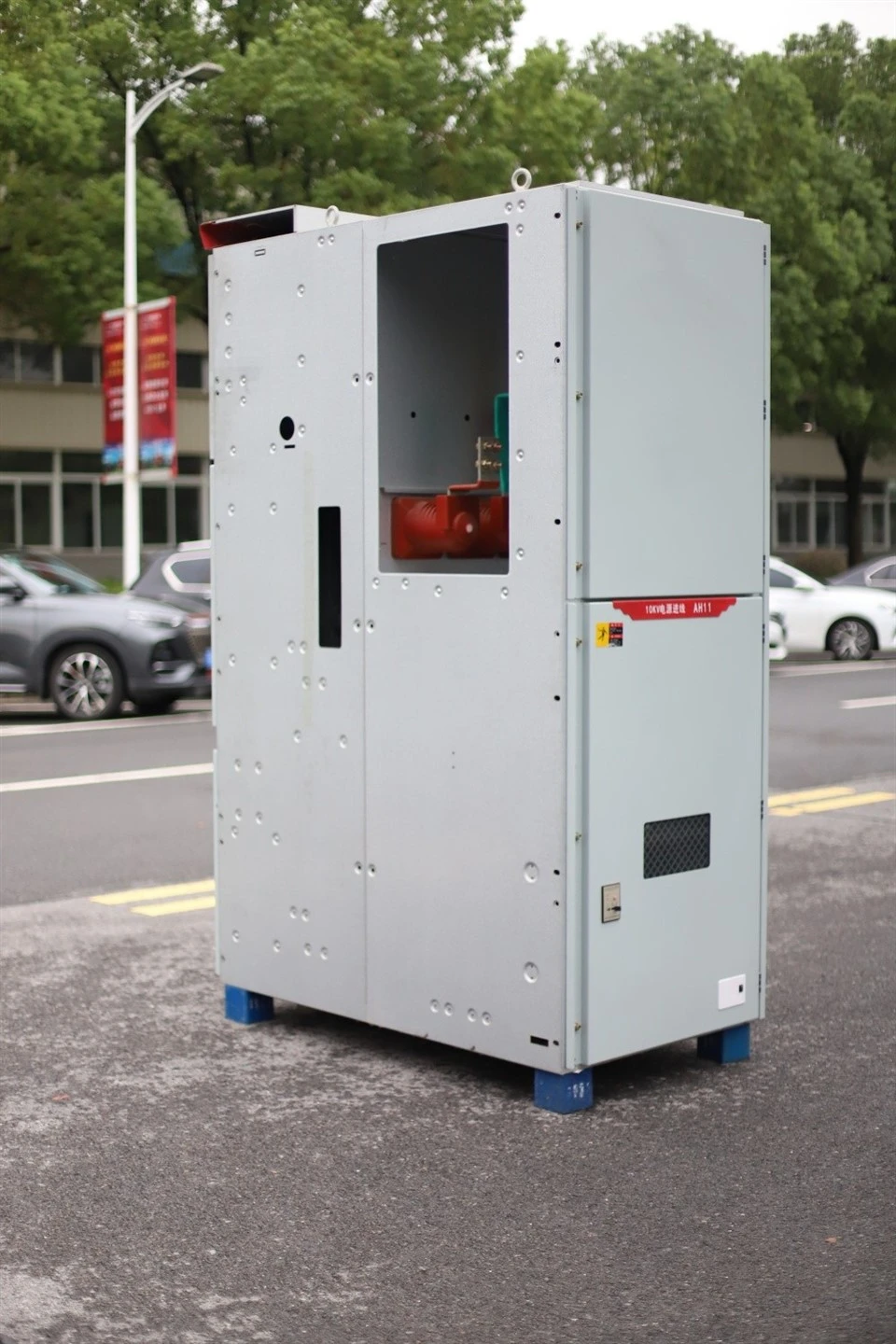

Telo i intervalne ploče ormara su pričvršćene pločom od legure aluminijuma i cinka nakon procesa CNC alatnih mašina i tehnologije višestrukog savijanja, tako da sastavljeni ormari mogu garantovati jedinstvo strukture i dimenzije. Ploča od legure aluminijuma i cinka ima funkciju otpornosti na koroziju i otpornost na oksidaciju i ima veću mehaničku robusnost od obične čelične ploče. Orman je intervalnim pločama podeljen na fioku, prostoriju sa sabirnicom, kablovsku i relejnu instrumentarnicu sa svakim uzemljenjem posebno. Sva vrata ormarića su obrađena tehnološkim procesom elektrostatičkog pucanja kako bi površine imale prednosti zaštite od udara, otpornosti na koroziju, ljepote i tako dalje.

Ladice se mogu klasificirati na ladicu prekidača, ladicu transformatora napona, ladicu za mjerenje, ladicu za odvajanje i ladicu za različite namjene koja se koristi u stanici. Ladice iste namjene mogu se međusobno zamijeniti. Ladice imaju probne/razdvojne i radne pozicije unutar ormarića, svaka pozicija ima blok za zaključavanje kako bi se osiguralo da se ladice ne mogu slobodno pomicati u gornja dva položaja.

U prostoriji za izolaciju postavljen je poseban kanal koji omogućava pomicanje ladice. Kada se prekidač kreće između probnog i radnog položaja, razdjelni ventil se automatski otvara ili zatvara kako bi se osiguralo da radno osoblje ne može doći u dodir s napunjenim tijelom. Ladice se mogu koristiti pod uslovom da su vrata ormarića zatvorena. Položaj na kojem se fioka nalazi unutar ormarića može se vidjeti kroz prozor za nadzor, a može se vidjeti i bilo koja od naljepnica na ladici. Sve ovo garantuje sigurnost operativnog i osoblja za održavanje.

Glavna sabirnica se vodi iz jednog ormarića u drugi ormar i učvršćuje se malom sabirnicom i elektrostatičkom kontakt kutijom. Fiksira se čahurom sabirnice kada prolazi kroz bočni zid susjednog ormara.

Adekvatna kablovska prostorija ne samo da može spojiti mnogo kablova, već se može ugraditi strujni transformator, uzemljivač i gromobran i tako ne.

Na unutrašnjoj ploči i panelu relejne sobe mogu se ugraditi upravljački i zaštitni elementi, mjerač, instrument za prikaz i indikator nadzora i tako dalje sekundarni elementi.

Ormar ima pouzdanu blok blokadu u skladu sa zahtjevom "pet-prevencije", koja zapravo garantuje sigurnost operativnog osoblja i uređaja:

a. Dugme za pažnju i prekidač za promenu KK su instalirani na vratima prostorije kako bi se izbeglo uključivanje/isključivanje prekidača za grešku;

b. Prekidač se ne može pomaknuti nakon uključivanja u radni položaj kako bi se izbjeglo povlačenje greške ili zatvaranje razdjelnog kontakta;

c. Prekidač za uzemljenje može uključiti samo ladicu prekidača koji izlazi iz ormarića i ladica ne može ući u ormar u isto vrijeme (prekidač za uzemljenje može odgovarati jedinici za nadzor napona). Prekidač za uzemljenje se ne može uključiti kada je ladica u ormariću, čime se ispunjavaju prevencije zatvaranja prekidača za uzemljenje strujom i zatvaranja prekidača prije nego što je prekidač za uzemljenje otvoren;

d. Donja i zadnja vrata se ne mogu otvoriti nakon što prekidač uđe u ormar kako bi se izbjegao unos greške s intervalom napajanja;

e. Ladica prekidača može se isključiti ručno samo bez uključivanja kada je stvarno u probnom ili radnom položaju i nema upravljački napon;

f. Sekundarni utikač je zaključan i ne može se izvući kada je fioka u radnom položaju.

U kablovskoj prostoriji sabirnica za uzemljenje TMY40*4 je postavljena nezavisno. Ova sabirnica može proći kroz svaki susjedni ormar i može se dobro povezati s tijelom ormara kako bi se osigurala sigurnost operativnog osoblja i tijela ormara.

Jedinice za otpuštanje pritiska postavljene su na gornjoj strani fioke, sabirnice i kablovske sobe. Kada se kod prekidača ili sabirnice pojavi unutrašnji električni luk, sa pojavom električnog luka, pritisak vazduha u ormariću raste i jedinica za otpuštanje pritiska će se automatski otvoriti da oslobodi pritisak i vazduh kada pritisak dostigne određenu vrednost kako bi se osigurala sigurnost operativnog osoblja i tela kabineta.
