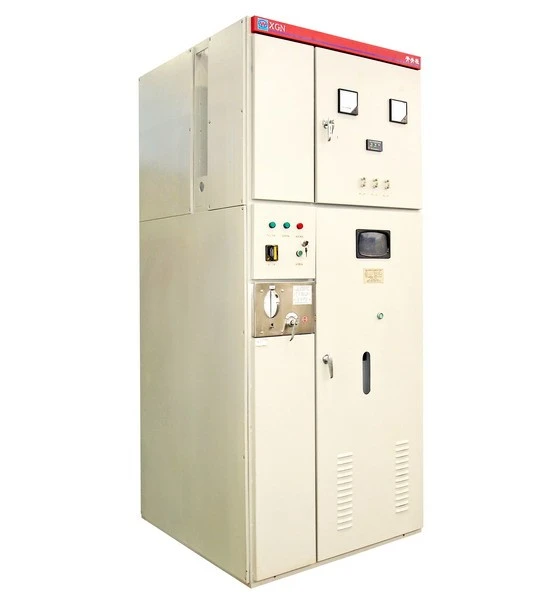

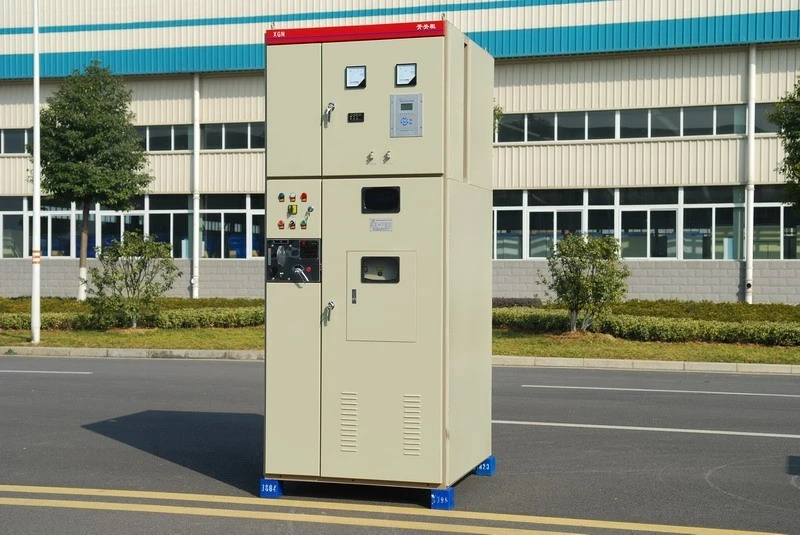

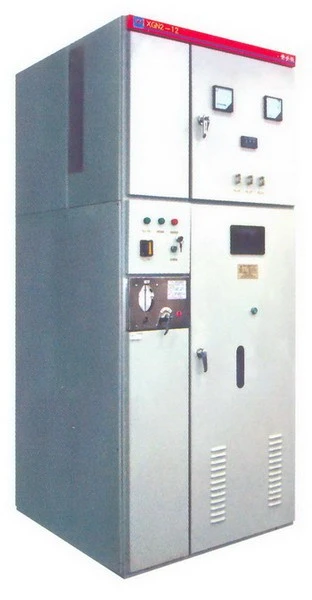

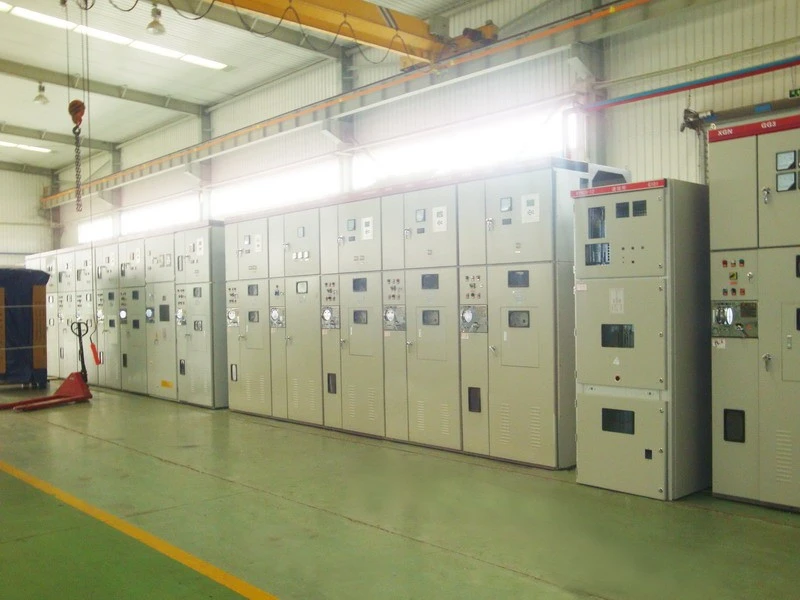

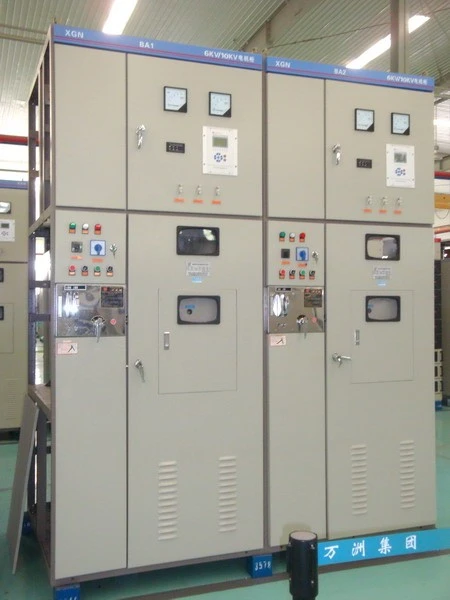

XGN2 kućište-u stilu fiksne metalne-zatvorene srednjenaponske kabine
Generalizacija
XGN2-10 kućišta-tip fiksne metalne-ograđene srednje-rasklopne jedinice se prvenstveno koristi za prijem i distribuciju 3-fazne AC napajanja na 3,6 kV, 7,2 kV ili 12 kV sa frekvencijom od 50 Hz u unutrašnjim sistemima. Posebno je pogodan za aplikacije koje zahtijevaju česte radnje. Rasklopna jedinica je u skladu sa nacionalnim standardom GB3906 i međunarodnim standardom IEC298, i opremljena je sveobuhvatnim sistemom zaključavanja "pet-prevencije".
Glavni prekidač koristi vakuumski prekidač tipa ZN28A-12, opremljen CD10 elektromagnetnim ili CT8/CT19A(B) opružnim radnim mehanizmima. Alternativno, može biti opremljen sa ZN28-12 integralnim vakuumskim prekidačem (sa CD17 elektromagnetnim ili CT17/CT19 opružnim pogonskim mehanizmima) ili ZN63-12 (VS1) vakuumskim prekidačem.
Izolacijski prekidač koristi rotacioni tip GN30-10 ili GN22-10 visokostrujni izolacijski prekidač, osiguravajući pouzdan rad i snažnu prilagodljivost za različite konfiguracije distribucije energije.
Uslovi korišćenja
Temperatura okoline: -25 stepeni do +40 stepeni
Relativna vlažnost: dnevni prosjek Manji ili jednak 95% mjesečni prosjek Manji ili jednak 90%
Visina iznad nivoa mora: Manja ili jednaka 1000m
Nema opasnosti od požara, eksplozije, ozbiljnog zagađenja, hemijske erozije ili jakog potresa.
Magnituda zemljotresa manja ili jednaka 8
Glavni tehnički parametri
Glavni tehnički parametri rasklopnih uređaja (tabela 1)
|
br. |
Ime |
Jedinica |
Podaci |
|||
|
1 |
Nazivni napon |
KV |
3,6,10 |
|||
|
2 |
Nazivna struja |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Nazivna frekvencija |
Hz |
50 |
|||
|
4 |
Nazivna struja kratkog -spoja (važeća vrijednost) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Nazivna zrela stabilna struja (vršna vrijednost) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Nazivna dinamička stabilna struja (vršna vrijednost) |
kA |
40 |
80 |
100 |
|
|
7 |
Nazivni tolerantni napon frekvencije snage |
Inter-polarni /polarni prema zemlji |
kV |
42 |
||
|
Inter{0}}prelom |
kV |
48 |
||||
|
8 |
Nazivni napon tolerancije udara groma |
Inter-polarni /polarni prema zemlji |
kV |
75 |
||
|
Inter{0}}prelom |
kV |
85 |
||||
|
9 |
Nazivno termalno vrijeme |
s |
4 |
|||
|
10 |
Stepen zaštite |
1P2X |
||||
|
11 |
Konturne dimenzije |
mm |
1100*1200*2650 (vidi napomenu) |
|||
Napomena:dimenzije za visokostrujni orman: 1200*1200*2650 (premosnica ormana sabirnice demension 1100 (1200*1900*2650 (nazivna struja iznad 2000A, širina 1200))
Glavni parametri vakuumskih prekidača (tabela 2)
|
br. |
Ime |
Jedinica |
Podaci |
|
1 |
Nazivni napon |
kV |
12 |
|
2 |
Nazivna struja |
A |
630,1000,1250,2500,3150 |
|
3 |
Nazivna frekvencija |
Hz |
50 |
|
4 |
Nazivna struja isključenja kratkog -spoja (važeća vrijednost) |
kA |
20,25,31.5,40 |
|
5 |
Nazivna zrela stabilna struja (vršna vrijednost) |
kA |
20,25,31.5,40 |
|
6 |
Nazivni prekidač kratkog -spoja na struji (vršna vrijednost) |
kA |
40,50,80,100 |
|
7 |
Nazivna struja tolerancije vršne vrijednosti (vršna vrijednost) |
kA |
40,50,80,100 |
|
8 |
Nazivni napon tolerancije frekvencije snage |
kV |
42/1min-Inter{3}}polarno prema zemlji; 48/1min{6}}Inter{7}}prelom |
|
9 |
Nazivni napon tolerancije udara groma |
kV |
75-Inter-polarni prema zemlji; 85-Inter-fraktura |
|
10 |
Ocijenjeni kratki{0}}posljednji put |
S |
4 |
|
13 |
Grupe nominalnih kapacitivnosti isključuju struju |
A |
630 |
|
14 |
Nazivna struja isključenja grupe back to back kapacitivnosti |
A |
400 |
|
15 |
Vremena nominalne struje isključenja kratkog{0}}spoja |
vrijeme |
30 |
|
16 |
Mehanički život |
vrijeme |
10000 |
Karakteristike strukture
- Ovaj razvodni uređaj je metalna{0}}ograđena konstrukcija. U skladu sa nacionalnim standardom GB3906 i međunarodnim standardom IEC298, stepen zaštite IP2X. Metalna-zatvorena struktura efikasno sprečava -kvar kratkog spoja od strane uljeza i ljudskog tela da dodiruju električne i radne komponente.
- Postoje dvije strukture ormara: (1) zavarivanje čeličnih kutova (2) montaža profilnih šipki. Unutar ormana nalaze se prostorije za prekidače, sabirnice, kablove i relej. Gvozdene ploče odvajaju svaku prostoriju.
Prostorija za razbijanje je na dnu ormarića sa kanalom za otpuštanje pritiska. Ako unutra postoji električni luk, tlak plina se može osloboditi kroz kanal.
Sala sa bus barom se nalazi u gornjem delu ormara. Ove linije su podržane epikote izolatorima (većim ili jednakim 8000N). Glavna sabirnica je povezana sa terminalima gornjeg izolacionog prekidača.
Kablovski prostor se nalazi u donjem dijelu ormara. Kablovi su pričvršćeni na tribinama. Ova soba služi kao komunikator kada je glavna linija veze dizajnirana da bude komunikacijska-orijentisana.
- Ne primjenjuju se bilo koji oblici polarno-polarnih ili polarno-zemnih izolacijskih ploča (ili složene izolacije). Kada je razmak vazdušne izolacije između pola do pola ili pola do zemlje manji ili jednak 125 mm, primenjuju se izolatori od porculana (veći ili jednaki 8000N). Sve to osigurava veći intenzitet i stabilnost izolacije.
- Prekidači, i gornji i donji izolacijski prekidači, prekidači za uzemljenje i mehanizmi za zaključavanje između vrata, sve to zahtijeva način mehaničkog zaključavanja kako bi ispunio zahtjev "pet- prevencije".
- Dvostruko održavanje, ne stoji uz zidove. Provjera drugih komponenti, održavanje mehanike rada/blokade/dijelova prijenosa/prekidača je naprijed. Dok je održavanje sabirnice i kablovskih prostorija pozadi. Rasvjeta je dostupna za posmatranje unutar kabineta. Bakarne sabirnice za uzemljenje ispod vrata su paralelne sa širinom ormana.
Proizvod zadovoljava zahtjeve za stroge I. Uvjete upotrebljive u slučaju čestih smrzavanja i malo prljavštine.
Struktura tipične sheme rasklopnog uređaja i ukupna dimenzija
| 1. bus bar soba | 2. kanal za otpuštanje pritiska | 3. metar sobe |
| 4. kombinovana skretnica | 5. ručni rad i mehanika blokade | 6. glavna razvodna soba |
| 7. elektromagnetna ili opružna mehanika | 8. sabirnice za uzemljenje | 9. kablovska soba |
