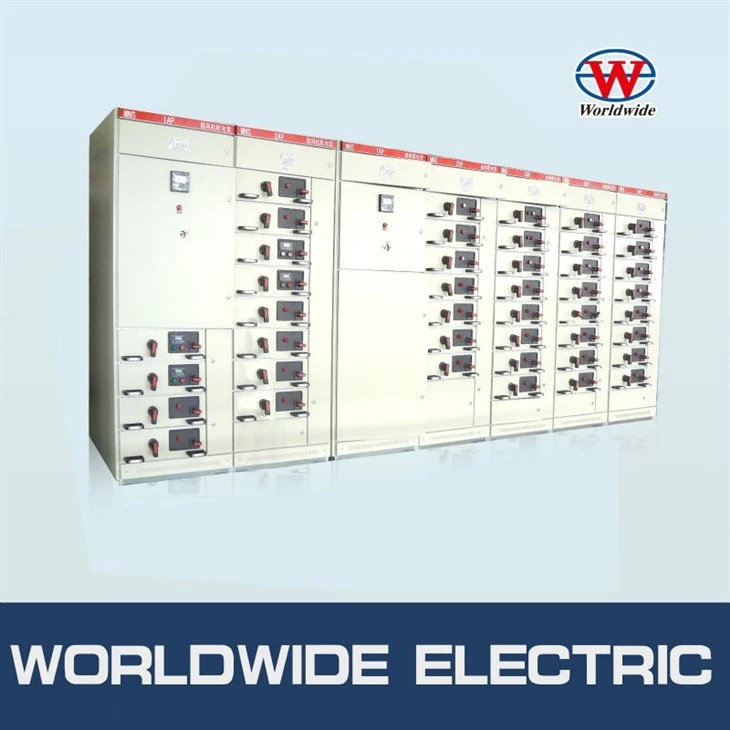

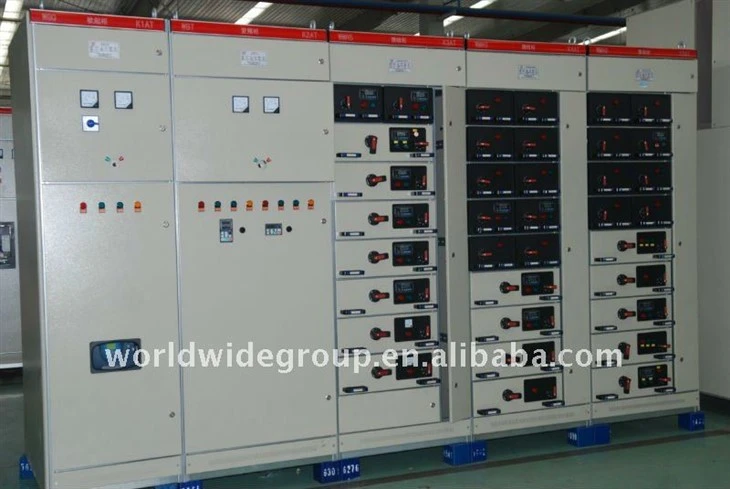

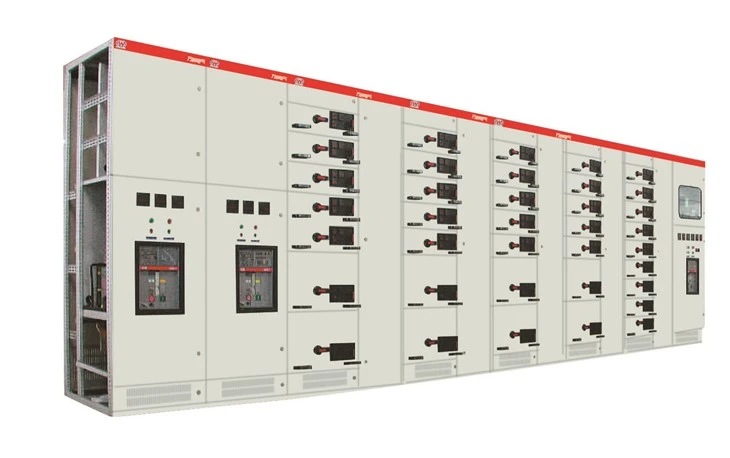

4160v Switchgear

Prema funkcionalnim zahtjevima, razvodni ormar je podijeljen u četiri nezavisna izolirana odjeljka:

a. Horizontalni odjeljak sabirnice

Nalazi se ili na vrhu ili na dnu ormarića.

b. Vertikalni odjeljak sabirnica

Smještena na stražnjoj lijevoj strani ormarića, ova sabirnica u obliku slova "L"- je u potpunosti zatvorena unutar izolacijske ploče. Dizajn osigurava odličnu dinamičku stabilnost, a nakon što se fioka izvuče, dijelovi pod naponom ostaju zaštićeni do stepena IP20.

c. Odjeljak za funkcionalnu jedinicu

Smješten na prednjoj lijevoj strani ormarića, ovaj prostor sadrži ili jedinice tipa fioke- ili fiksne{1}} funkcionalne jedinice.

d. Pretinac za kablove

Pozicionirano na prednjoj desnoj strani ormarića za prednji ulaz za kablove, ili na prednjoj levoj strani za zadnji ulaz za kablove.

a. Struktura

Okvir ormara je izrađen od specijalnog čelika u obliku slova C- modularnog dizajna od 25 mm, spojenog pomoću zaključavanja i vijaka visoke{2}}vrste. Dostupno je više profila i dimenzija, što omogućava fleksibilnu montažu na osnovu tipa ormara i zahtjeva kupaca.

b. Materijali

Tijelo ormara je izrađeno od hladno-čeličnog čelika ili uvezenog aluminijuma{1}}ploča od legure cinka.

Različite zaštitne ploče mogu se ugraditi na okvir prema konfiguraciji ormara i zahtjevima primjene:

• Prednja strana: prozirna staklena vrata, čvrsta ploča za vrata, ploča na izvlačenje ili ventilirana vrata.
• Stražnja: stražnja vrata sa šarkama ili zapečaćena stražnja ploča za zidnu{0}}montažu.
• Bočna strana: Fiksne bočne ploče pričvršćene vijcima.
• Vrh: krovni poklopac sa otvorima za ventilaciju; kablovske čahure su predviđene da odgovaraju prečniku kablova.
• Donje: Donje ploče sa čaurama za kablove za ožičenje.
• Između ormara: Integrirane pregradne ploče za izolaciju.

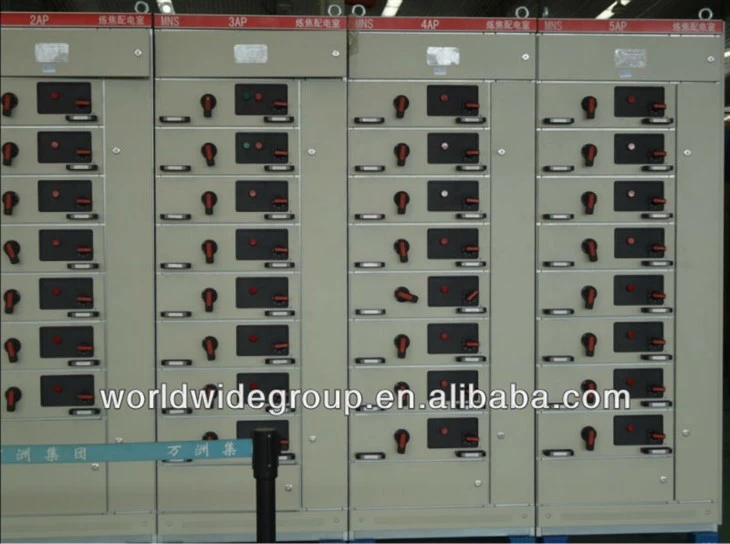

a. Ladica-Tip ormarića (MCC)

Sastoji se od fioka, okvira ormarića i pripadajućih komponenti. Svi uređaji se montiraju unutar fioka dostupnih u pet veličina: 8E/4, 8E/2, 8E, 16E i 24E (E=25 mm). Ladice iste veličine su zamjenjive.

Svaka ladica podržava nazivne struje do 630 A. Jedan ormar može primiti do devet 8E ladica ili maksimalno 36 strujnih krugova (8E/4).

Ova konfiguracija je idealna za upravljanje glavnim motorom ili petlje za distribuciju energije.

b. Kabinet fiksnog{1}}tipa

Primarno se koristi za ulazne panele, kontaktne ploče, kondenzatorske banke, frekventne pretvarače i soft startere.

c. Kabinet mješovitog{1}}tipa

Kombinira jedinice ladica i fiksne jedinice unutar jednog kućišta. Svaki 8E modul je standardiziran, pogodan za sisteme koji zahtijevaju funkcije distribucije i upravljanja motorom.

d. Fiksni izolacioni ormarić

Svaki krug je zasebno izolovan. Utični-utikači ili izvlačivi prekidači su usvojeni kako bi se olakšalo održavanje i inspekcija. Uglavnom se primjenjuje u distribucijskim petljama ili u upravljačkim krugovima motora velikih{3}}načina.

a. Instalira se u horizontalni pretinac sabirnica, smješten na stražnjoj ili gornjoj strani ormarića.

b. Kada je postavljen pozadi, sabirnica se može ugraditi u gornji i donji sloj.

a. Instaliran je u vertikalni pretinac sabirnica, povezujući funkcionalne jedinice sa glavnom horizontalnom sabirnicom.

b. Izrađena od bakarnih šipki u obliku slova L-, dostupna u trofaznoj ili četverofaznoj- konfiguraciji, i montirana na multifunkcionalne izolacijske ploče.

c. Pruža zaštitu do IP20 nakon uklanjanja ladice.

a. Zaštitni provodnik osigurava izjednačavanje potencijala unutar ormarića, koji se sastoji od horizontalnih i vertikalnih provodnika. Vertikalni provodnik povezuje zaštitni provodnik kabla sa sistemom uzemljenja.

b. Poprečni-presjek zaštitnog provodnika koristi standardni bakar odgovarajuće veličine za očekivani strujni kapacitet.

a. Upravljačka sabirnica opskrbljuje strujom upravljačke krugove, komunikacijske uređaje i sisteme sabirnice polja.

b. Može se instalirati u namjenski izolirani odjeljak i proširiti kroz cijeli sistem prema potrebi.

a. Odeljak za kablove pruža izolovanu putanju za provođenje kablova za napajanje i kontrolu, koji se nalazi na prednjoj ili zadnjoj strani ormarića.

b. Opremljen primarnim i sekundarnim terminalima za ožičenje i odgovarajućim kablovskim učvršćenjima.

c. Uvodne čahure za kablove se postavljaju na gornje ili donje ploče, u skladu sa stvarnim veličinama kablova i načinima ulaska.

d. Veličina odjeljka se može modularno prilagoditi kako bi se zadovoljile specifične zahtjeve korisnika.

a. Ladica se sastoji od funkcionalnih jedinica uključujući i neke mehaničke mehanizme koji osiguravaju da ladice imaju položaje kao što su spajanje, testiranje, odvajanje i izmještanje. Različite pozicije se mogu zaključati lokotom. U međuvremenu, nadzor, kontrola i interfejs čovek-mašina mogu biti integrisani na prednjoj ploči.

b. Precizno locirajte fioku u spojevima, testirajte, odvajajte i pomerajte pozicije pomoću ručice za upravljanje ili velikog bloka. Svaka pozicija ima relativnu oznaku koja je laka i vizualna na prednjoj ploči.

c. Kada se prekidač uključi, mehanička blokada sprječava pomicanje ladice kako bi se osigurala sigurnost ladice.

d. U procesu rada može biti potrebno otvaranje ploče ladice zbog podešavanja ili pregleda, a mogu se koristiti i odgovarajući alati za otključavanje.

e. Svaka ladica je potpuno nezavisna; fioke su potpuno izolovane.

f. Jedinice ladica iste specifikacije mogu se fleksibilno mijenjati.

g. Izlazna strana i fiksna patchboard su direktno povezani. Sekundarno ožičenje bira poseban sekundarni utikač-u ploči za povezivanje (jedinica sekundarnog utikača-u ploči 8E/4 je 16-žična za većinu i 32-žična za 8E/2 ili više).

h. Svaka jedinica ladice svake specifikacije ima relativnu vodilicu za ulaz/izlaz i kotačić koji vodi ulaz/izlaz i lokaciju. Valjak može uštedjeti radnu snagu.

i. Posebna vodilica sa tri-odjeljka ne samo da može učiniti da se fioka kreće fleksibilno, već i omogući pregled i održavanje kada je fioka u okviru.

j. Mehanizam za guranje može se dodati u ladicu jedne jedinice ili iznad u zavisnosti od visine jedinice ili struje petlje.

k. Jedinica ladice je posebno primjenjiva na upravljačku petlju motora. Opciono je prema funkciji i stvarnoj potrebi za distribucijskom petljom.

a. Ovakva funkcionalna jedinica ne samo da zadržava prednost lakog upravljanja fiksnom jedinicom, već ima i karakteristike jasnog odvajanja i pouzdane izolacije jedinice ladice. Primjenjivo je na distribucijsku petlju i kontrolnu petlju motora.

b. Utični-elementi se mogu izvaditi radi održavanja. Nije potrebno isključiti napajanje prilikom zamjene. Kada pregledate opremu, izvadite relativnu jedinicu petlje i neće uticati na ceo distributivni sistem i druge petlje.

c. Brave između mehanizma za upravljanje i kotrljajuće ručke na panelu čine da se vrata ne mogu otvoriti kada je prekidač uključen, što osigurava sigurnost opreme.

d. Kada oprema radi, ako je potrebno podešavanje ili pregled unutrašnjih elemenata, otvorite ploču odgovarajućim alatima za otključavanje.

a. Oprema je instalirana na bazi fioke koja ima radnu, probnu, otvorenu i izvađenu poziciju. Na svakoj poziciji postoji oznaka relativnog stanja koja se može locirati.

b. Postoji promijenjena relativna pozicija koja pokazuje ispred prekidača kada se položaj promijeni. Stepen zaštite svake pozicije je IP20.

c. Ova shema pojednostavljuje održavanje opreme velike snage, koja je primjenjiva na ulazne, kontaktne i distribucijske petlje.
