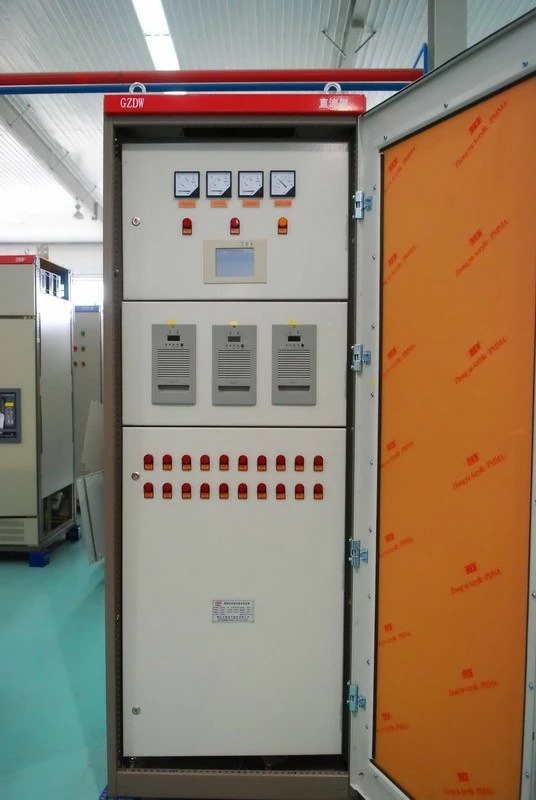

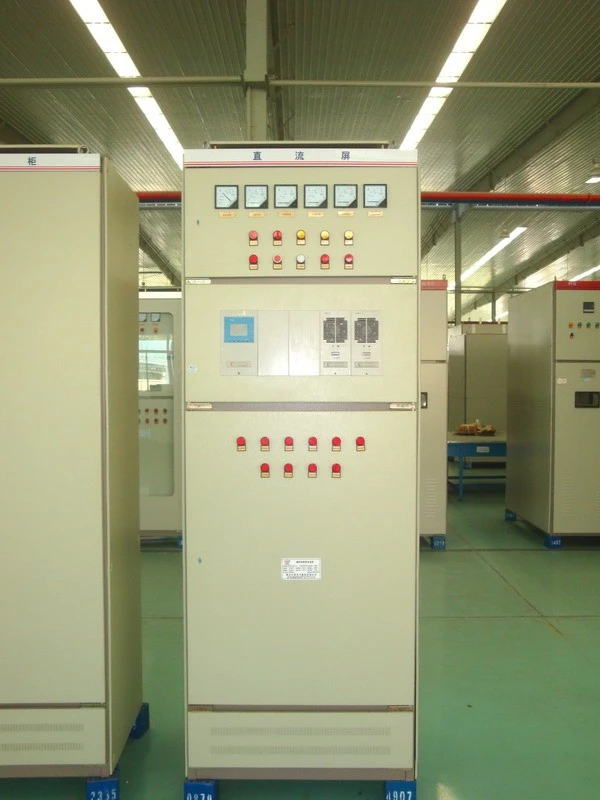

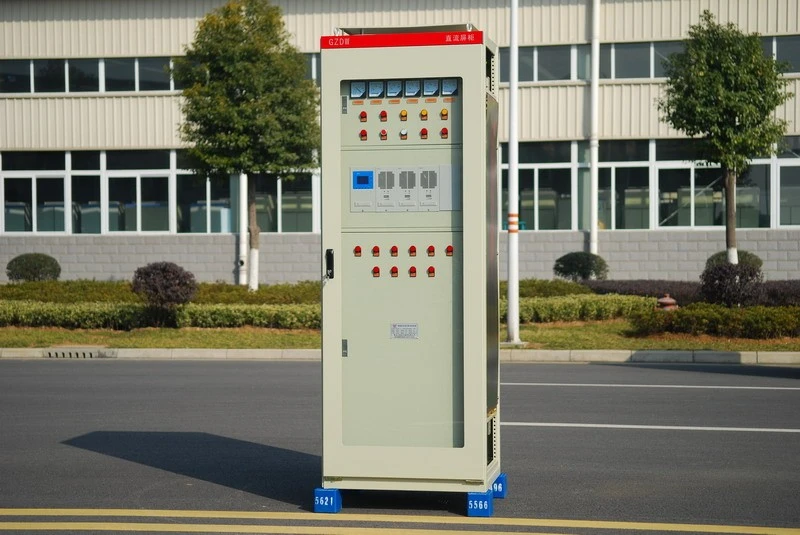

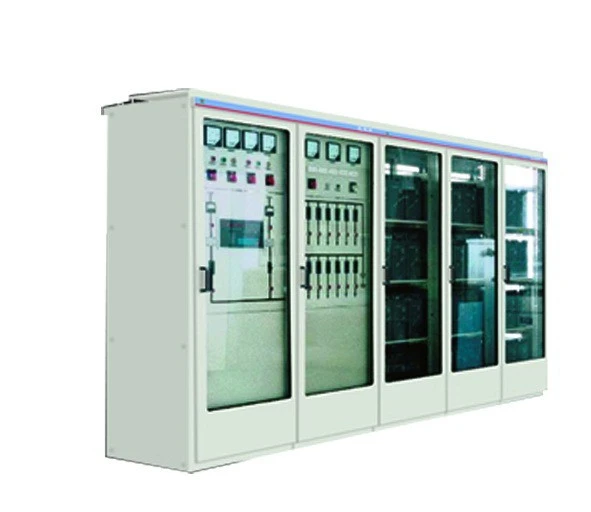

GZDW serija DCPowerSopskrbitiormarić za punjenje baterija
Uvod u proizvod
We Worldwide Electric Stock Co., Ltd (u daljem tekstu Worldwide Electric) je naučno-tehnološko zajedničko-poduzeće za integraciju naučnog istraživanja i razvoja, proizvodnje i prodaje, tehničkih usluga. Mi smo proizvođač ormara za punjenje baterija. Ormar za punjenje baterija (uključujući uključivanje prekidača, punjenje rezervne ćelije, instrumente u drugoj petlji i drugu niskonaponsku opremu) koji se koristi u elektranama, hidrostanicama i trafostanicama klase napona 35kv, 220kv i 110kv u Kini trenutno, većina njih usvaja fazno napajanje ili tehnologiju zasićenja napajanja. Postoje mnogi nedostaci navedenih izvora napajanja i oni ne mogu zadovoljiti zahtjeve elektroenergetike koja se brzo razvija. Visokofrekventni prekidač napajanja ima prednosti male zapremine, male težine, visoke efikasnosti, prilično niskog izlaznog talasa, brzog modalnog odziva, visoke preciznosti kontrole i dodanog izlaza modula, a trend je da će visoko{10}}fazno napajanje postepeno zamijeniti fazno napajanje. Naročito sa brzim razvojem tehnike energetske elektronike i poboljšanjem snage i izrade uređaja, pouzdanost i područje primjene visokofrekventnog prekidačkog napajanja su daleko bolji od faznog napajanja i napajanja za zasićenje.
Aplikacija
Ovaj proizvod je u skladu sa specifikacijom GB/T8456-1996 "niskonaponski DC sklopni uređaj".
Jedinica za punjenje ovog proizvoda može biti visoko-modul punjenja i fazno kontrolirani punjač.
Mikrokontroler ovog proizvoda može biti tipa PLC kontrolera i SCM tipa.
Panel za napajanje DC serije GZDW je primjenjiv na trafostanice od 10kv do 500kv, elektrane, visoke zgrade, distribucijske prostore stambene četvrti i male samostalne elektrane, kao visokonaponski prekidač, relejna zaštita, rad automatske opreme, kontrolno napajanje i napajanje električnom rasvjetom u slučaju nesreće. Primjenjivo je i na druge prilike kada su potrebna DC napajanja.
Primijenjeni uvjeti
Temperatura okoline: -10 stepeni do +45 stepeni
Visina iznad nivoa mora: Manja ili jednaka 2400m
Relativna vlažnost: dnevni prosjek Manji ili jednak 95% mjesečni prosjek Manji ili jednak 90%
Magnituda zemljotresa manja ili jednaka 8
Nema opasnosti od požara, eksplozije, ozbiljnog zagađenja, hemijske erozije ili teškog potresa.
Značenje tipa
Napomena:
vrste ćelija:
C: super visoko{0}}Cd-Ni ćelija;
G: veliko-uvećanje Cd-Ni ćelija;
Z: srednje- povećanje Cd-Ni ćelija;
F: anti-ćelija olovne kiseline;
M: izuzeta od održavanja olovne ćelije.
Tehnički parametri
- Ulazno napajanje naizmjeničnom strujom je dva kola tro-četvorofazno-glavno napajanje i rezervno napajanje. Nazivni ulazni napon: tri-fazni AC četiri-linijski 380V±10%, frekvencija50Hz±5%.
- Zaštita od munje: više od 2000: 1.
- Nazivni izlazni DC napon: 110V, 220V.
- Nazivna izlazna struja: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 20A, 30A
- Nazivni kapacitet sekundarne ćelije: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l500Ah, l500Ah.
- Kapacitet sistema: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 2030Ah
- Kompletna buka uređaja:<55dB.
- Način rada: kontinuirani rad.
Tehnički parametri tri vrste ćelija:
|
Sortiranje ćelija Tehnički{0}}parametar Naziv artikla |
Fiksna ćelija protiv -kiseline olovne kiseline GF |
Cd-Ni sekundarna ćelija |
Zapečaćena olovna baterija MF/GM |
||
|
Super visok GNC |
Visoki GNC |
Srednji GNC |
|||
|
Nazivni napon |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Uvećanje pražnjenja |
Manje ili jednako 1C |
Veća ili jednaka 6C |
3C-6C |
1C-3C |
＜3C |
|
Izjednačavanje napona punjenja |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Plutajući napon punjenja |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Pražnjenje preko napona |
1.75V |
1V |
1V |
1V |
1.85V |
Performansekarakteristike modula za punjenje
Ttehnički indeks modula240D05A
|
Stavka |
Indeks |
Ispitno stanje |
||
|
Min |
Reprezentativna vrijednost |
Max |
||
|
Opseg ulaznog napona (VAC) |
300 |
380 |
456 |
Izlaz 240ADC, puno opterećenje |
|
Izlazni podesivi opseg (VDC) |
180 |
230 |
300 |
Ulaz 380DAC, puno opterećenje |
|
Stabilizirana tačnost napona |
0.01% |
0.5% |
Izlaz 198-286VDC, 20-100% opterećenje, ulaz 300-456VAC |
|
|
Stabilizirana tačnost struje |
0.08% |
0.5% |
Izlaz 198-286VDC, 20-100% opterećenje, ulaz 300-456VAC |
|
|
Dinamički efekat |
12uS |
50uS |
100uS |
Nazivna snaga skok opterećenja 20-75%. |
|
Efikasnost punjača |
88% |
90% |
91% |
Izlaz 300V, 5A |
|
Maksimalna čujna buka (dB) |
50 |
60 |
Puno opterećenje, buka okoline 40dB |
|
|
Temperatura skladištenja (stepen) |
-40 |
35 |
60 |
|
|
Temperatura radnog okruženja (stepeni) |
-15 |
25 |
45 |
Izlaz 240V, 20A |
|
Zalutali šum široke frekvencije (mV) |
18 |
25 |
40 |
Nazivni ulaz i izlaz, otporno opterećenje |
|
Najveći lutajući šum (mV) |
100 |
300 |
400 |
Nazivni ulaz i izlaz, otporno opterećenje |
|
Stepen paralelne asimetrične struje |
±0.5% |
±2% |
±5% |
Nazivni ulaz i izlaz, pratite ravnotežnu struju |
|
Odgoda starta (druga) |
1 |
2 |
3 |
|
|
Faktor talasanja |
0,01% do 0,1% |
Frekvencijska širina 0-20MHz |
||
|
Dielektrična čvrstoća |
1500VAC 50Hz |
Vrijeme 1 minuta, struja curenja 10mA |
||
|
Povećanje temperature unutrašnjeg hladnjaka |
Manji ili jednak 25 stepeni |
Temperatura okoline 45 stepeni |
||
|
Klasa opterećenja |
Kontinuirani rad kada je Ⅰklasa (100%) nominalna izlazna struja |
U rasponu napona plutajućeg punjenja |
||
|
Karakteristika automatskog ograničenja struje |
Izlazna struja prelazi 112% nazivne struje |
Zaštita stalnog napajanja, izlazna struja se neće povećati i DC napon se smanjuje. |
||
|
Zaštita od prenapona ulaza |
Vrijednost podešavanja ulaznog napona (456±5VAC), automatski zatvara ispravljač. Prelazni udar groma za prelazni napon usvaja HARRIS specijalni gromobran za elemente. |
Automatski se vraćate nakon što je napon normalan. Vrijednost prenapona se može postaviti (podesiti kada je izlaz bez-opterećenja) |
||
|
Zaštita od prenapona izlaza |
Automatski zaustavlja izlaz kada izlazni napon pređe 328±3VDC kako bi se izbjeglo oštećenje uređaja. |
Automatski se vraća nakon što je napon niži od vrijednosti prenapona. Vrijednost prenapona se može podesiti. |
||
|
Izlazna zaštitna karakteristika od kratkog spoja |
U bilo kojem ulaznom naponu, izlaznom naponu i uvjetima opterećenja, izlaz dolazi do kratkog spoja zbog kvara. |
Automatski se vratite u normalan rad nakon otklanjanja problema. |
||
Hvisokofrekventni prekidač napajanja DC sistem u poređenju sa normalnim napajanjem DC sistemom
|
Neka vrsta punjača |
Normalno napajanje DC sistem |
HXT jedinica za punjenje od visokofrekventno napajanje prekidača |
|
Tehnički parametar |
||
|
Naziv artikla |
||
|
Stabilizirana tačnost napona |
Manje ili jednako ±2% |
Manje ili jednako ±0,1% |
|
Stabilizirana tačnost struje |
Manje ili jednako ±1% |
Manje ili jednako ±0,5% |
|
Faktor talasanja |
Manje ili jednako ±2% |
Manje ili jednako ±0,1% |
|
Efekat snabdevanja |
Manje ili jednako 2% |
0.05% |
|
Efikasnost |
>75% |
>90% |
|
Buka |
<55dB |
<55dB |
|
Harmonic |
Bez smetnji |
Bez smetnji |
|
Funkcija upravljanja ćelijama |
Obicno |
Savršeno |
Ggeneral
Modul za punjenje visoke frekvencije usvaja tro-trifazni tri-linijski balans ulaz bez gubitka struje srednje žice. Na ulaznom terminalu za naizmjeničnu struju, usvojeni su napredni vršni supresor i EMI filterski krug. Da uzmemo MOFEI kao glavni element, usvajamo PWM PDM visokofrekventnu tehnologiju i AC／DC→DC／AC→AC／DC transformaciju, sa autonomnim izjednačavanjem struje kako bi se ispunila N+1 redundantna rezervna kopija. Električni utikač za grijanje se može usvojiti i nije ga potrebno podešavati nakon završnog podešavanja.
